Decida qual forma usar

Descreve o RotoSpider Desktop 0.8.14 · conferida em 2026-09-13 D5

Todo molde no RotoSpider tem uma forma. Uma caixa é a mais simples e muitas vezes basta; as outras formas existem porque a distribuição reserva a forma inteira para o molde, e um molde que está longe de uma caixa desperdiça o espaço entre ele e a sua caixa. Esta página diz qual forma dar a um produto e o que cada uma ganha. As páginas depois dela mostram como digitar cada uma.

O que uma forma faz pela distribuição

A distribuição mantém a distância entre moldes vizinhos e mantém cada molde dentro da esfera de giro do braço. Ela mede as duas coisas a partir da forma que você dá: com uma caixa, a partir dos cantos da caixa; com um L, um topo inclinado ou um contorno desenhado, a partir do contorno real. Dois moldes em L podem se encaixar um no recorte do outro; a ponta de um triângulo pode passar por cima do canto baixo de um vizinho; os vizinhos de uma esfera podem entrar por baixo do equador dela. Num prato cheio, é geralmente daí que vem o espaço a mais, e isso custa algumas medidas por molde, uma vez só.

Dê uma forma a um molde quando o molde real deixa a largura de uma mão ou mais de ar dentro da sua caixa em algum lado. Deixe-o como caixa quando não deixa: um tanque com cantos retos e tampa, um engradado, um baú, um palete.

Qual forma para qual produto

Os exemplos de produtos são palpites nossos; a sua lista de moldes decide. Quando duas formas servem para um produto, fique com a mais simples: um vaso com um leve afunilamento é um cilindro ou uma caixa, não uma forma por níveis, porque um ou dois graus de ângulo de saída não mudam nenhuma distribuição.

Duas formas são digitadas e nunca construídas: Box e Cylinder são digitadas na linha. As outras são construídas uma vez e guardadas com o molde: cinco a partir de medidas (formas construídas e a esfera), duas desenhadas (a área ocupada no prato e a forma por níveis) e uma importada de CAD (Import STEP). Uma forma preparada em outro computador é anexada como Published shape (forma publicada).

Os moldes da avaliação

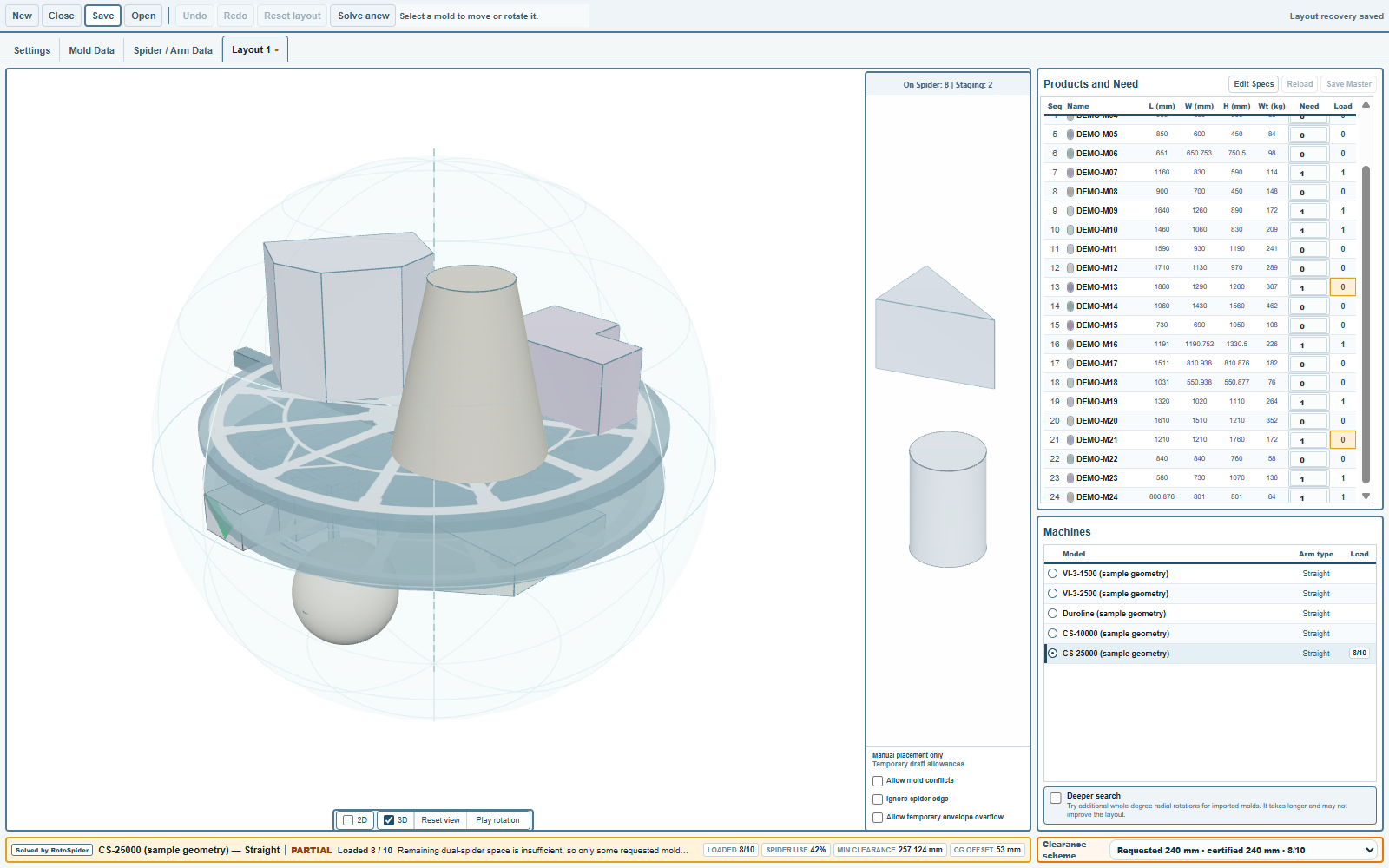

A planilha de exemplo traz um ou mais moldes de cada forma, para você ver cada uma num prato antes de digitar os seus:

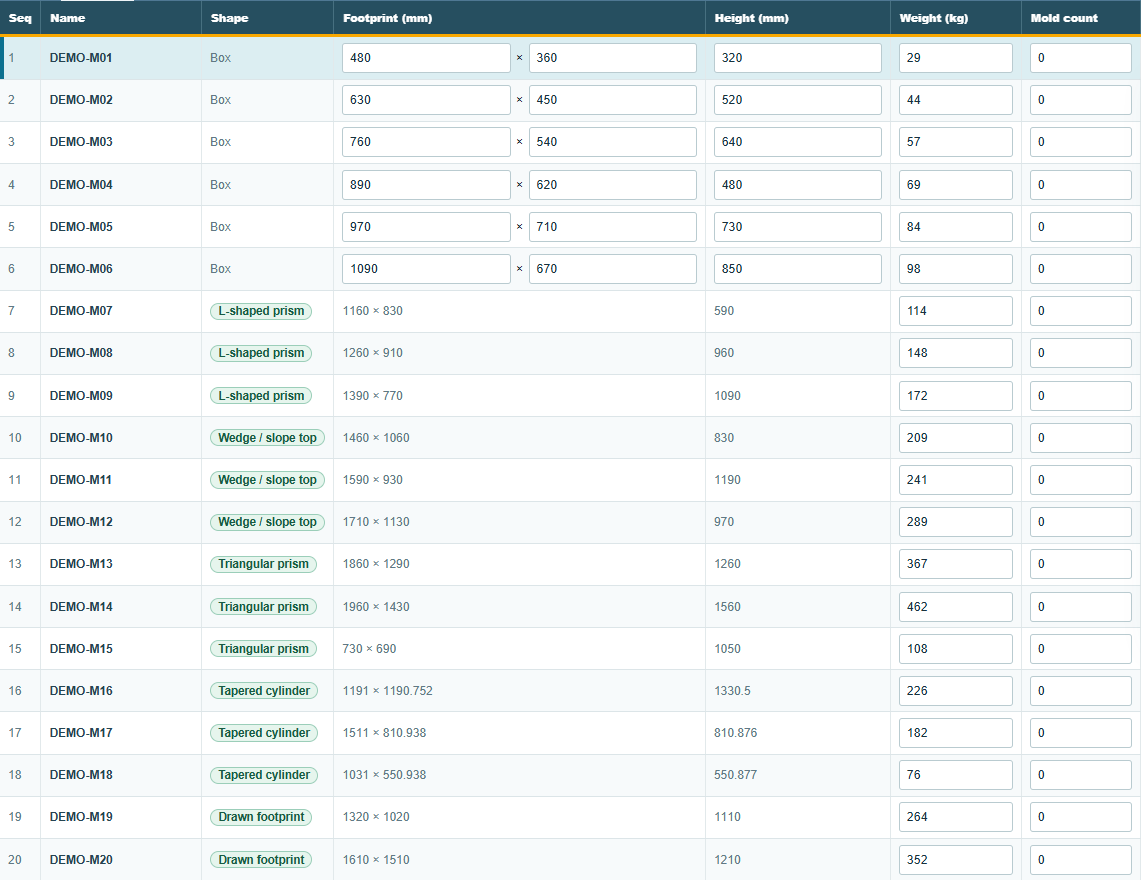

Na aba Mold Data (dados dos moldes), a coluna Shape (forma) dá o nome de cada uma, e a pré-visualização desenha a selecionada:

Onde mudar uma forma

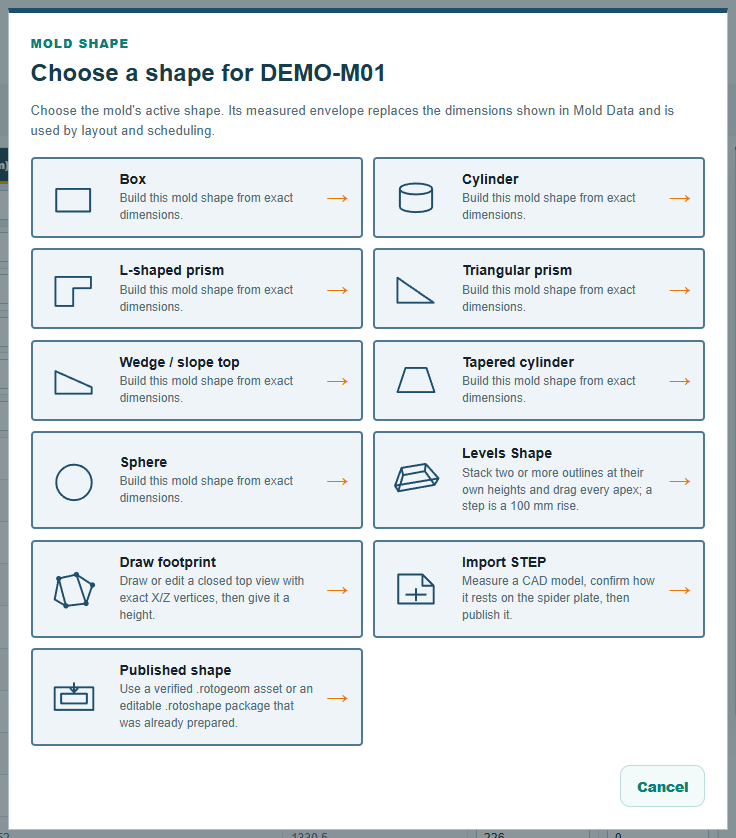

Selecione a linha do molde na aba Mold Data e aperte Change Shape (mudar a forma). A galeria lista as formas acima, nessa ordem, cada uma com uma linha sobre o que ela precisa:

Construir uma forma exige o app desktop para Windows, que traz as ferramentas de geometria; no macOS e no Linux, a galeria avisa isso e deixa em cinza todas as opções menos Box, Cylinder e Published shape, então uma forma construída ou importada num computador Windows ainda pode ser usada lá. O Web App tem as mesmas formas na coluna de forma da tabela de moldes, menos a importação de CAD.

Não é uma forma: o diâmetro de giro

A esfera de giro é o espaço que o braço percorre ao girar, e ela pertence ao braço, não a um molde: ela é definida na aba Spider / Arm Data (dados do prato e do braço) e explicada nas páginas dos braços. A forma de um molde decide quanto desse espaço o molde ocupa; o diâmetro de giro decide quanto espaço existe.
