Manual do RotoSpider › Calcule e leia uma distribuição

Teste outra máquina ou um molde alterado

Descreve o RotoSpider Desktop 0.8.14 · conferida em 2026-09-13 D5

Em qual máquina um trabalho deve ir, e um molde um pouco menor deixaria entrar mais um? As duas perguntas devem ser respondidas antes de alguém mudar um molde ou fechar a compra de um braço, e as duas são respondidas na aba da distribuição sem mexer no seu cadastro.

Teste outra máquina

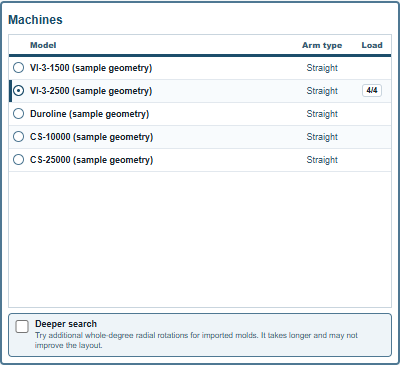

Peça os moldes de que você realmente precisa e depois não mexa nesse pedido: é isso que torna a comparação justa. Em Machines (máquinas), todos os braços da sua planilha aparecem com o modelo e o tipo de braço. Escolha outro pelo botão redondo, e o mesmo pedido é distribuído de novo nesse braço; a faixa e a coluna Load (quantidade colocada) dizem o que ele leva:

A coluna Load da lista mostra o resultado da máquina selecionada, 4/4 aqui; as outras linhas ficam em branco até você escolhê-las. Então uma comparação se lê uma máquina de cada vez: troque, espere o recálculo, leia a faixa, troque de novo. Com os dados de exemplo, dois DEMO-M01 e dois DEMO-M02 dão PARTIAL, dois de quatro, na VI-3-1500 e FEASIBLE em todos os braços maiores. A quantidade colocada contra o que você pediu é a resposta.

Para uma comparação que você quer manter lado a lado, abra a resposta de cada máquina como uma distribuição própria: New (novo) dá uma segunda aba com os mesmos moldes e máquinas por trás; digite o mesmo Need (quantidade pedida) lá, escolha a outra máquina, e as duas abas guardam as duas respostas. A página dos arquivos mostra como guardá-las.

E se este molde fosse menor

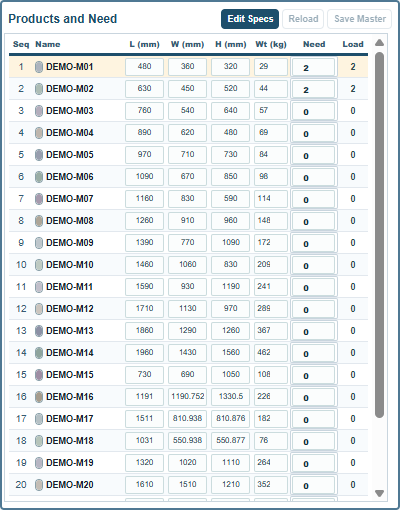

Edit Specs (editar especificações), no cabeçalho de Products and Need, abre o comprimento, a largura, a altura e o peso de todos os moldes para edição só dentro desta distribuição:

Mude um número, e a distribuição é calculada de novo enquanto você digita; num cilindro, comprimento e largura mudam juntos, já que os dois são o diâmetro dele. Uma faixa de aviso acima da aba diz em que estado você está:

Local spec override: Reload discards; Save Master writes to masterdata. (especificação alterada localmente: Reload descarta; Save Master grava no cadastro). Nada do que você muda aqui chega à planilha: o molde na sua fábrica não mudou, e uma distribuição salva nesse estado leva os números alterados como seus.

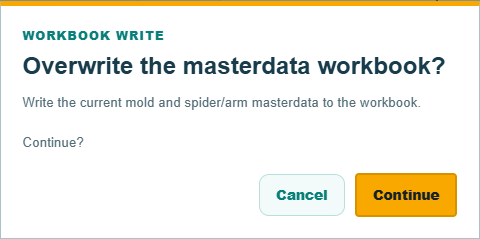

Dois botões encerram o teste. Reload (recarregar) volta os números da planilha e recalcula. Save Master (salvar no cadastro) é o passo deliberado que grava os tamanhos e pesos alterados na planilha para todas as distribuições seguintes; ele pergunta antes, com a mesma pergunta antes de sobrescrever de quando você salva pelas abas de dados:

Depois disso, o status diz Saved to masterdata. Other open layouts are now stale. (salvo no cadastro; as outras distribuições abertas estão desatualizadas): cada uma das outras distribuições abertas mantém o seu resultado, mas mostra uma marca Stale (desatualizada) até você apertar o Refresh (atualizar) dela, como a página dos arquivos descreve.

Um molde com forma construída ou importada mantém o tamanho medido da forma; mude esse molde na aba Mold Data (dados dos moldes) com Change Shape (mudar a forma).

Como ler uma comparação

Duas coisas tornam uma comparação enganosa. A primeira é um pedido diferente em cada braço: mantenha o Need igual. A segunda é um arranjo que você mexeu à mão num braço e não no outro: Solve anew (calcular de novo) em cada um dá a resposta do próprio app para os dois, e os indicadores MIN CLEARANCE e CG OFFSET da faixa dizem quão folgada é cada resposta, além da contagem.
