Manual do RotoSpider › Edite uma distribuição você mesmo

Mova, gire, retire e recoloque moldes

Descreve o RotoSpider Desktop 0.8.14 · conferida em 2026-09-13 D5

O app dá uma distribuição inicial; você não precisa aceitá-la. Na cena 3D você pode selecionar um molde, deslizá-lo, girá-lo, tirá-lo para a área de espera e colocá-lo de volta em outro lugar; nas vistas de cima você também pode passar um molde de um prato de um braço reto para o outro. Cada posição é conferida enquanto você trabalha, então o que você tem no fim ainda é uma distribuição que a máquina consegue rodar.

Selecionar

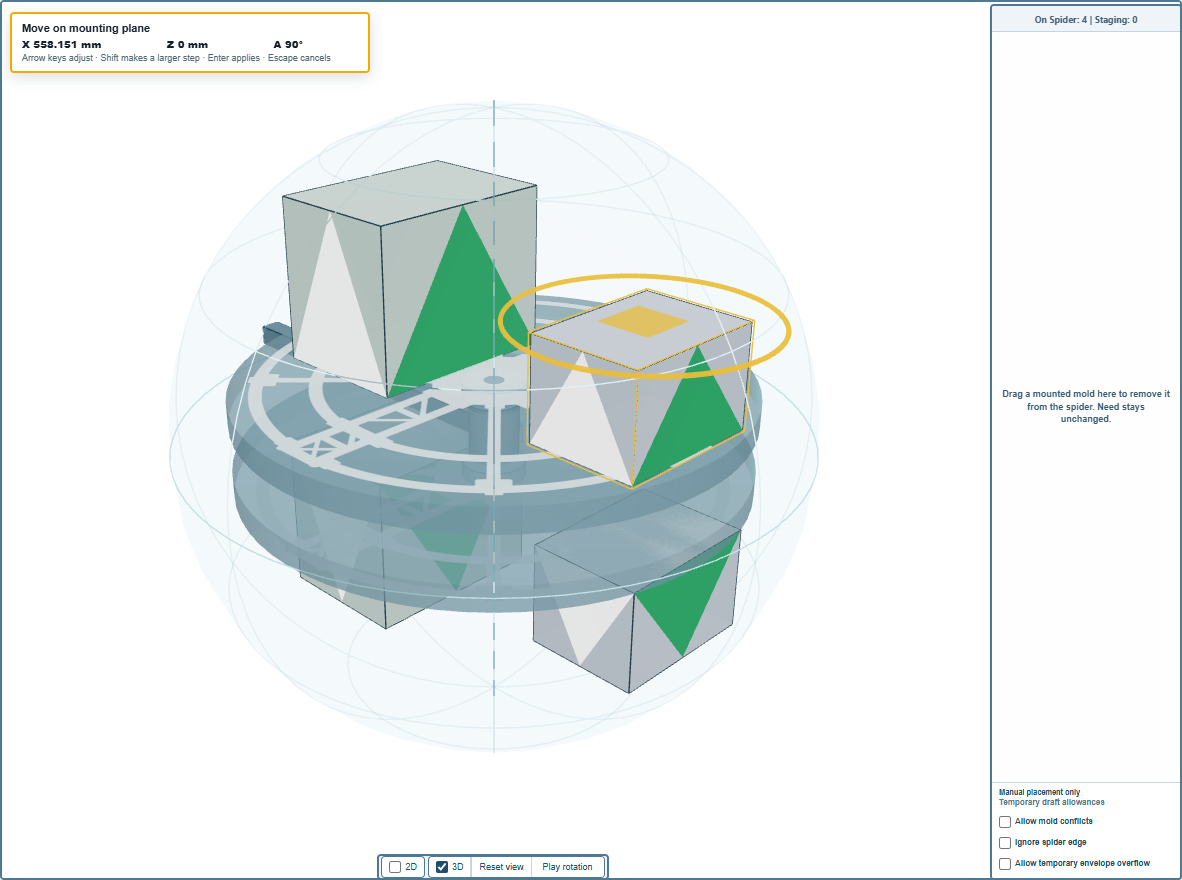

Aperte Pause rotation (pausar a rotação), embaixo da cena, para o braço ficar parado, e clique num molde. Ele fica selecionado: uma alça quadrada aparece no centro dele para movê-lo, um anel amarelo em volta para girá-lo, e um painel no alto à esquerda, Move on mounting plane (mover no plano do prato), mostra a posição dele no prato, X e Z em milímetros, e o ângulo A:

A linha de status no alto diz Mold selected. Drag it to move; drag the circular arrow to rotate. (molde selecionado; arraste para mover, arraste a seta circular para girar). Clique num espaço vazio, ou aperte Escape, para tirar a seleção. A linha do molde em Products and Need fica destacada enquanto ele está selecionado.

Mover

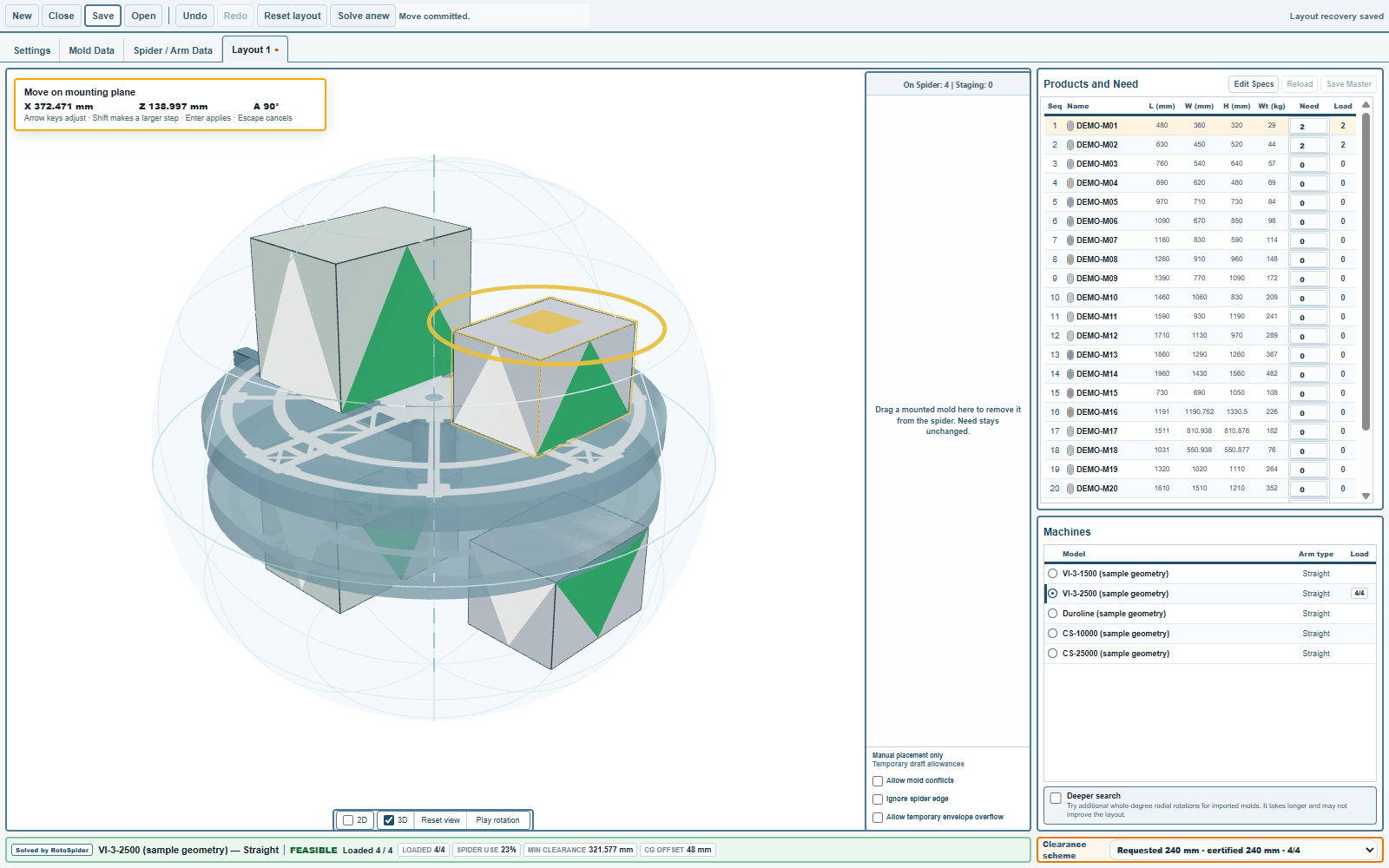

Arraste a alça, e o molde desliza pelo prato. O app confere a posição embaixo do ponteiro enquanto você move, e a linha de status acompanha: Move is legal. Release to commit. (movimento válido; solte para confirmar) sobre um ponto que mantém a distância de todos os vizinhos e fica dentro do prato e da esfera de giro, ou No room here: (sem espaço aqui) com o motivo, como Too close to another mold. (perto demais de outro molde). Soltar sobre um ponto válido confirma, com Move committed.; soltar em outro lugar põe o molde de volta onde estava, com Move rejected.

Para um movimento preciso, use o teclado com o molde selecionado: uma tecla de seta o empurra 10 mm, Shift com uma seta, 50 mm, Enter aplica, Escape cancela, como o painel indica.

Girar

Arraste o anel, e o molde gira livremente em torno do seu próprio centro; segure Shift para girar em passos de 15 graus. As mesmas verificações valem, e Mold position committed. (posição confirmada) confirma o ângulo novo:

Com o molde selecionado, as teclas de seta o giram um grau, ou quinze com Shift. Uma caixa gira para qualquer ângulo; uma forma construída ou desenhada também. Uma esfera, um cilindro em pé e um tronco de cone em pé não têm anel, já que girá-los não muda nada.

Retirar e recolocar

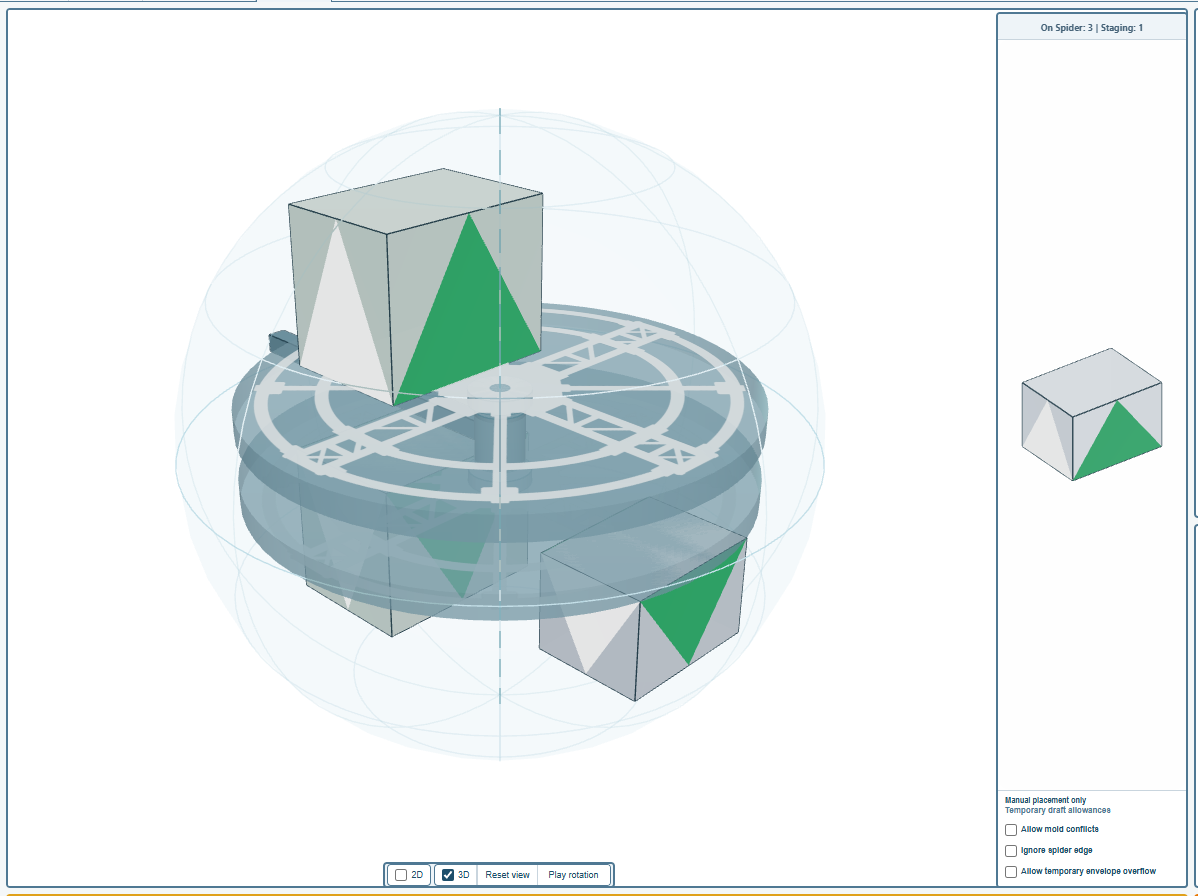

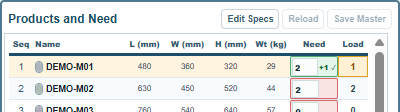

Arraste um molde para fora da cena e para dentro da área de espera, e ele sai do prato. A linha de status diz Mold moved to the staging area. Need is unchanged. (molde movido para a área de espera; o pedido não mudou), a contagem da área de espera sobe, e o Load (quantidade colocada) do molde cai um, enquanto o Need (quantidade pedida) fica igual:

Para colocá-lo de volta, clique no molde na área de espera, Staged mold selected. Drag it onto the 3D spider to mount it. (molde da área de espera selecionado; arraste-o para o prato 3D para montá-lo), e arraste-o para o prato. Enquanto você o segura sobre o prato, o app confere o ponto embaixo dele, This landing position is clear. Release to mount the mold. (esta posição está livre; solte para montar o molde), e só um ponto livre aceita o molde: Mold placed on the spider. (molde colocado no prato). Um ponto onde ele não cabe avisa isso: The mold does not fit at this position on either spider. (o molde não cabe nesta posição em nenhum dos pratos). Tirar dois moldes e devolver cada um ao lugar do outro é como você os troca de lugar.

Passar um molde para o outro prato de um braço reto

Num braço reto, o prato superior e o inferior são duas peças, e a cena 3D mantém um molde no prato em que ele está. Para passá-lo para o outro, marque 2D para mostrar a planta de cada prato e arraste o molde de uma planta para a outra; a linha de status diz Release to move the mold to this spider. (solte para mover o molde para este prato), e soltar confirma com Spider move committed. Fora isso, as vistas de cima aceitam os mesmos gestos que a cena: clique para selecionar, arraste para mover, arraste o anel para girar, arraste para a área de espera para retirar.

O que o app não deixa você fazer

Por padrão, toda posição que quebra uma regra é recusada: perto demais de um vizinho, fora da borda do prato, fora da esfera de giro, dentro da altura morta no cubo. Quando você conhece a sua fábrica melhor que a regra, as três permissões embaixo da área de espera deixam você manter uma posição assim, marcada, como a página seguinte descreve. Tudo o que você faz à mão pode ser desfeito com Undo (desfazer), na página sobre desfazer.
