Manual do RotoSpider › Escolha a forma certa para um produto

Construa um molde em L, triangular, de topo inclinado ou afunilado

Descreve o RotoSpider Desktop 0.8.14 · conferida em 2026-09-13 D5

Quatro formas são construídas a partir de algumas medidas que você tira no molde, sem desenho e sem arquivo CAD: o prisma em L, o prisma triangular, a cunha de topo inclinado e o tronco de cone. Cada uma é um pequeno construtor que desenha a forma enquanto você digita, para você ver se ela corresponde ao molde da sua fábrica antes de usá-la.

Abrir um construtor

Na aba Mold Data (dados dos moldes), selecione a linha do molde, aperte Change Shape (mudar a forma) e escolha a família: L-shaped prism (prisma em L), Triangular prism (prisma triangular), Wedge / slope top (topo inclinado) ou Tapered cylinder (tronco de cone). O construtor abre com medidas de exemplo já preenchidas; troque-as pelas suas. A fileira de blocos no alto dele, L shape, Triangle, Slope / wedge, Tapered cylinder, alterna entre as famílias sem voltar. A linha Shape envelope (dimensões externas da forma), embaixo dos campos, mostra as dimensões externas que a forma vai ter, largura por profundidade por altura, que é o que a linha vai mostrar depois. Build & Use (construir e usar) cria a forma e a coloca na linha; Cancel deixa a linha como estava.

Todos os construtores seguem três convenções, escritas embaixo do desenho: X vai para a direita, Y sobe a partir do prato, Z vem para a frente; a forma fica centrada na sua própria área ocupada, com o ponto mais baixo no prato; os valores são guardados até o milésimo de milímetro, então o que você digita é o que é usado. Um número fora da faixa de um campo é recusado, e o campo fica vermelho; nada é arredondado nem cortado.

Prisma em L

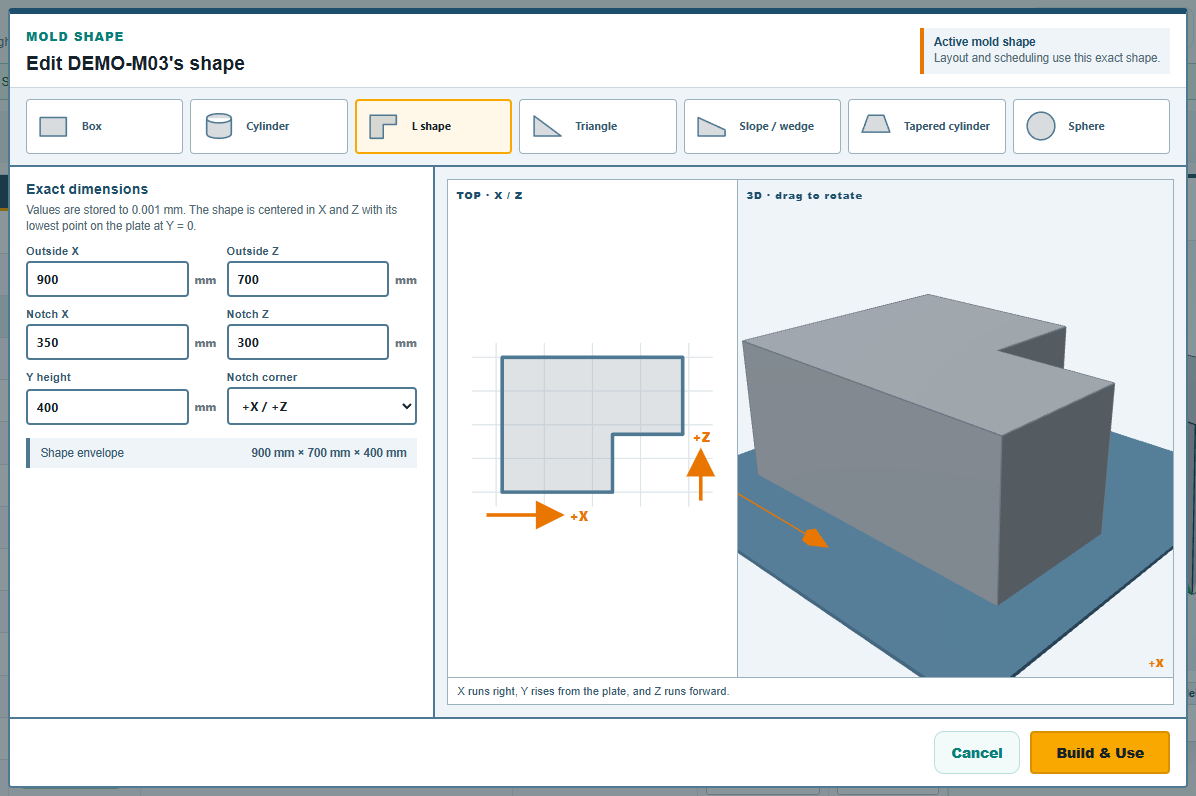

Um L é um retângulo com um canto recortado. Dê as dimensões externas, Outside X e Outside Z, depois o recorte, Notch X e Notch Z, depois Y height (altura). Notch corner (canto do recorte) diz qual dos quatro cantos falta, +X / +Z e assim por diante, conforme a vista de cima ao lado dos números.

O recorte tem de ser menor que as dimensões externas nos dois sentidos; senão o construtor recusa Build & Use e diz por quê. Dois moldes em L podem se encaixar um no recorte do outro num prato, e é daí que essa forma ganha a maior parte do espaço; DEMO-M07 a DEMO-M09, da avaliação, são em L.

Prisma triangular

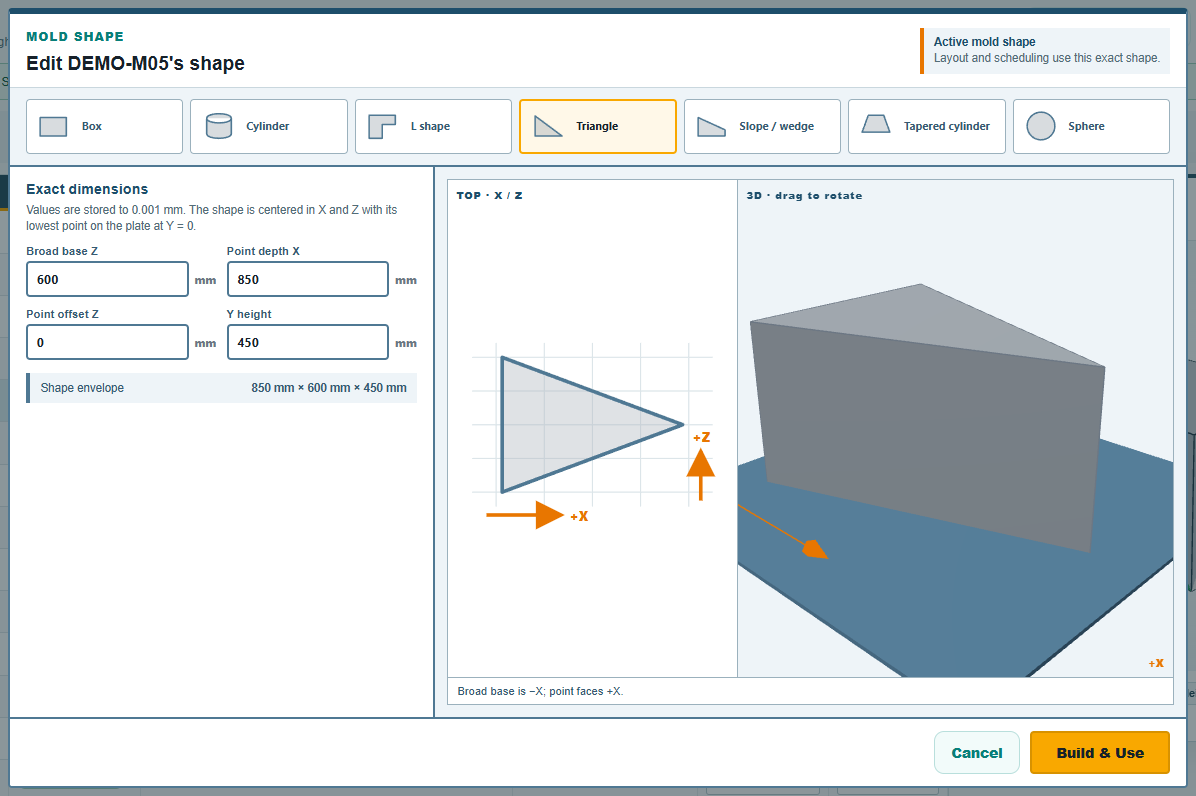

Um triângulo apoiado numa base larga, extrudado até uma altura. Broad base Z é o comprimento do lado da base, Point depth X é a distância da ponta até essa base, e Point offset Z desliza a ponta ao longo da direção da base: zero para um triângulo simétrico, positivo ou negativo para incliná-lo. Y height é a extrusão.

O deslocamento da ponta tem de ficar dentro da extensão da base. A nota do construtor diz "Broad base is −X; point faces +X" (a base larga fica em −X; a ponta aponta para +X): a base fica à esquerda da vista de cima e a ponta à direita; a distribuição gira a forma inteira como precisar.

Cunha de topo inclinado

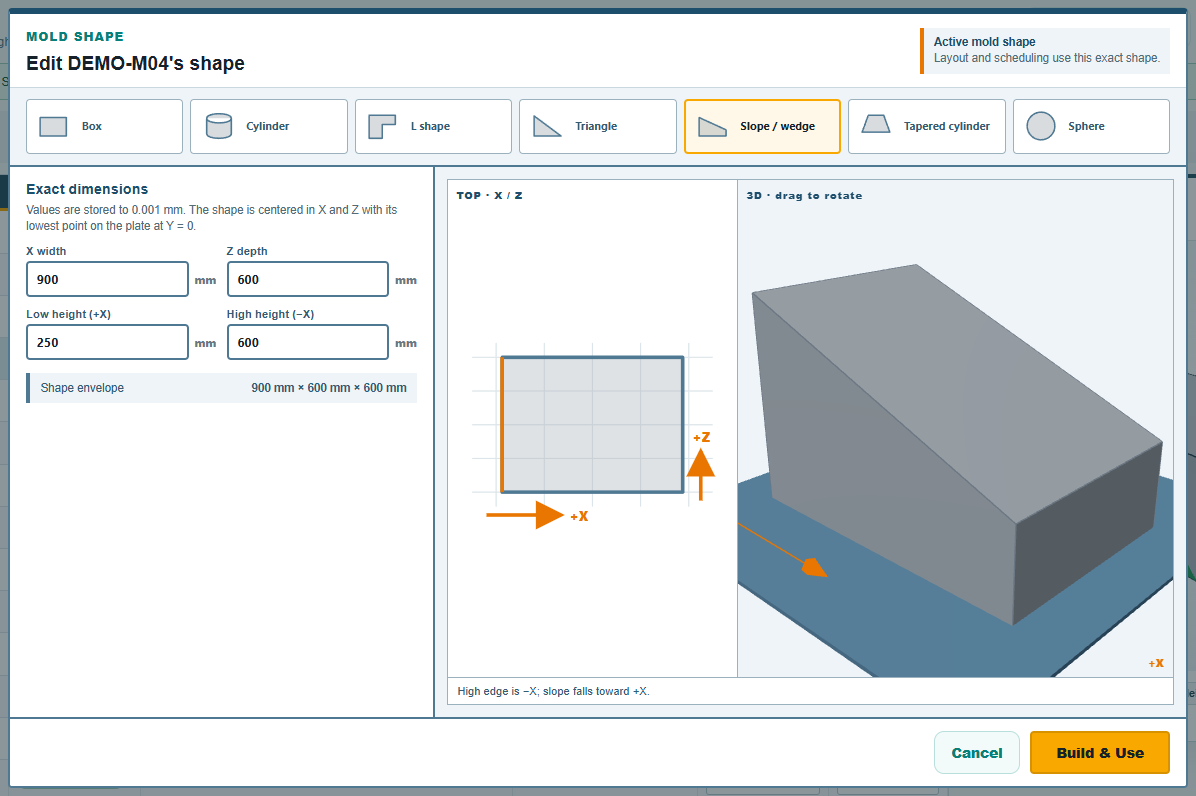

Uma caixa cujo topo desce de uma borda alta para uma borda baixa: uma rampa, um tanque de tampa inclinada, um protetor de caçamba de picape. X width e Z depth são a projeção; High height (−X) é a borda alta e Low height (+X) a baixa, com a inclinação descendo da esquerda da vista de cima para a direita.

A altura alta tem de ser maior que a altura baixa. Depois, a linha mostra a altura alta como a altura do molde, já que esse é o ponto mais alto.

Tronco de cone

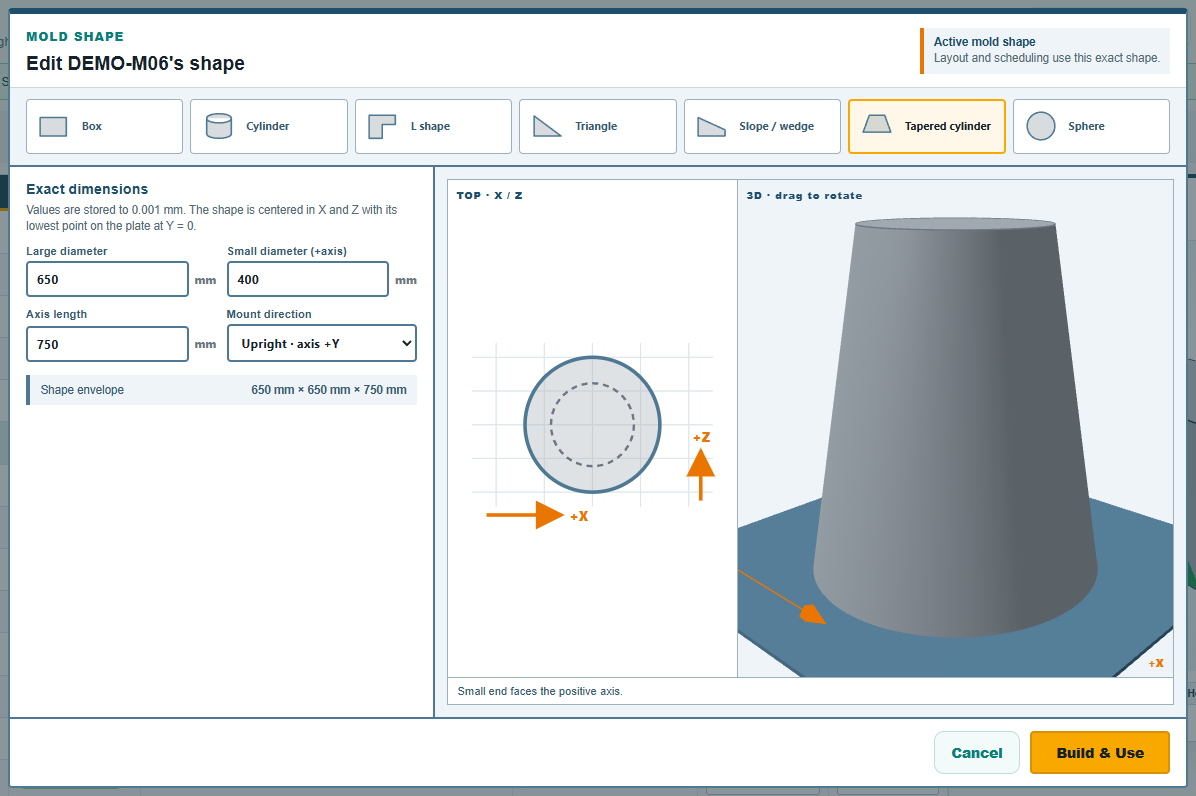

Um molde redondo que se estreita de uma ponta à outra: um tanque de fundo cônico, uma caixa, um vaso, uma tremonha. Large diameter e Small diameter (+axis) são as duas pontas, Axis length a distância entre elas. Mount direction (direção de montagem) diz como ele fica no prato: Upright · axis +Y o põe em pé sobre a ponta grande, Laid down · axis +X o deita de lado, com a ponta pequena apontando para a direita.

O diâmetro grande tem de ser maior que o pequeno; um molde em pé com as duas pontas iguais é um cilindro e é digitado como cilindro. Um cilindro simples deitado de lado também é digitado aqui, deitado, com a ponta pequena um milímetro menor que a grande. Em pé, a área ocupada da linha é o diâmetro grande nos dois sentidos, e a altura é o comprimento do eixo; deitado, a área ocupada é o comprimento do eixo pelo diâmetro grande, e a altura é o diâmetro grande. DEMO-M16, da avaliação, é um tronco de cone em pé; DEMO-M17 e DEMO-M18 estão deitados.

Depois de construir

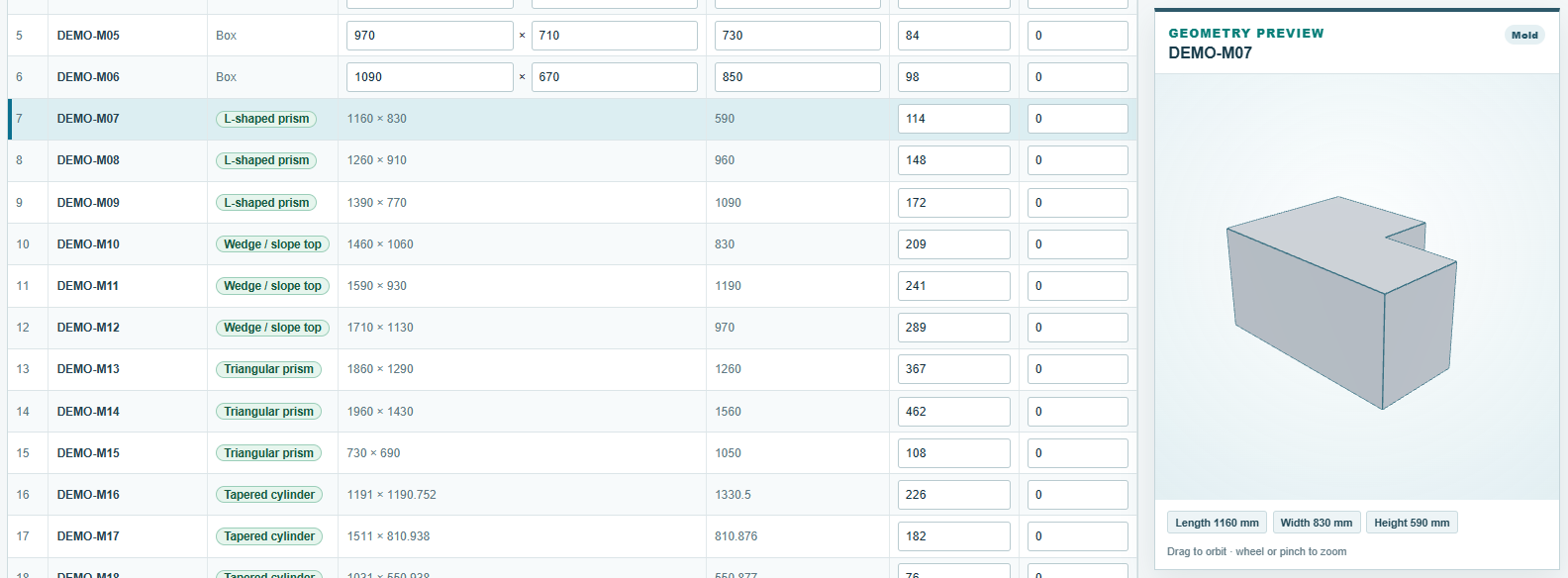

A coluna Shape da linha dá o nome da forma, a área ocupada e a altura vêm da forma e aparecem como números somente leitura, e a pré-visualização à direita a desenha:

A forma fica num arquivo ao lado da planilha, na pasta de geometria do próprio app, e as últimas quatro colunas da linha registram qual arquivo; a linha da planilha ainda traz as dimensões externas para quem a lê no Excel. Save grava a linha. Para mudar uma medida depois, selecione a linha e aperte Change Shape de novo: o construtor abre de novo com os números da própria forma.

O Web App

O Web App oferece as mesmas quatro famílias na coluna de forma da tabela de moldes, L shape, Triangle, Slope / wedge e Tapered cylinder, e abre o mesmo construtor. Uma forma construída lá fica na distribuição daquele navegador, já que o Web App não tem planilha.
