Desenhe o contorno de um molde irregular

Descreve o RotoSpider Desktop 0.8.14 · conferida em 2026-09-13 D5

Quando o contorno de um molde visto de cima não é uma das formas construídas, um tanque oval, um porta-molde de cantos arredondados, um vaso hexagonal, um porta-molde com um degrau no contorno, desenhe o contorno e dê uma altura a ele. O editor mantém o contorno fechado e cada canto exatamente onde você digitou, e a distribuição então encaixa o contorno desenhado, e não a caixa em volta dele.

Abrir o editor

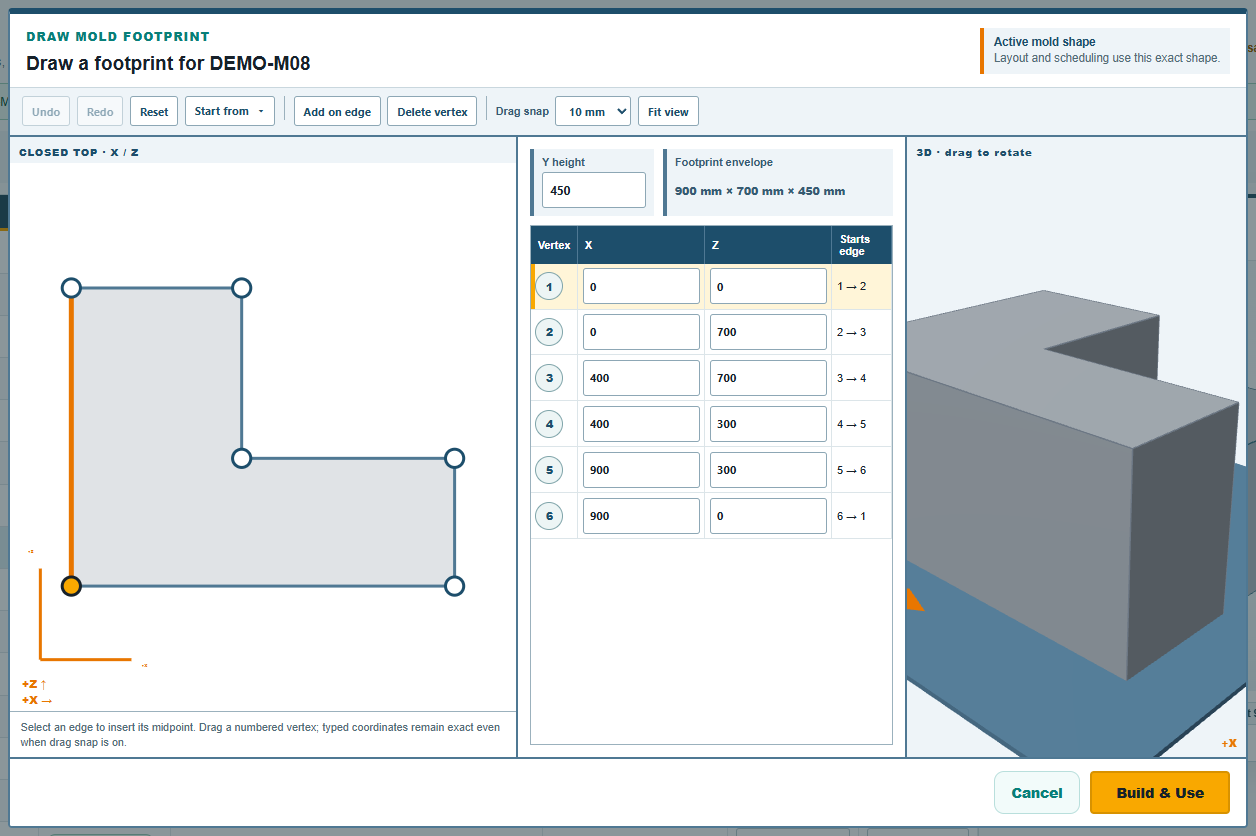

Na aba Mold Data (dados dos moldes), selecione a linha, aperte Change Shape (mudar a forma) e escolha Draw footprint (desenhar a área ocupada). O editor abre com um contorno de exemplo, seis cantos em L, desenhado numa vista de cima, com o sólido 3D ao lado:

A vista de cima é o prato visto de cima: X para a direita, Z para cima na página. Cada canto é numerado, e a tabela à direita os lista em ordem com as posições Vertex 1 X e Vertex 1 Z em milímetros. O contorno vai de cada canto ao seguinte e fecha de volta no primeiro.

Desenhar

Há três jeitos de dar forma ao contorno, e eles se combinam:

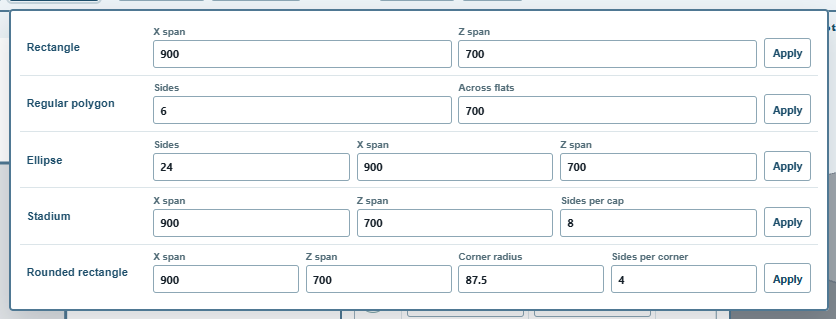

• Comece de um modelo pronto. Start from (começar de), na barra de ferramentas, abre os contornos prontos: Rectangle (retângulo), Regular polygon (polígono regular), Ellipse (elipse), Stadium (estádio: dois semicírculos unidos por lados retos) e Rounded rectangle (retângulo arredondado). Dê X span e Z span e, para os redondos, com quantos lados retos desenhar a curva (Sides, Sides per cap, Sides per corner) ou, para o polígono, os Sides e a largura Across flats (entre faces planas); aperte Apply nessa linha. As extensões começam com o tamanho do contorno atual. Um tanque oval é uma elipse; um porta-molde arredondado é um retângulo arredondado com o seu Corner radius (raio do canto); o X span de um estádio tem de ser o mais longo.
• Arraste um canto. Arraste um canto numerado na vista de cima. Drag snap (encaixe ao arrastar) arredonda a posição arrastada para 1 mm, 5 mm, 10 mm (o padrão) ou 25 mm, ou Off (desligado); posições digitadas nunca são arredondadas.
• Digite os números. Clique numa linha da tabela e digite o X e o Z do canto. Esse é o jeito exato: um canto digitado em 1234.5 fica em 1234.5.

Para acrescentar um canto, selecione um lado (clique nele na vista ou clique na linha do canto em que ele começa) e aperte Add on edge (acrescentar no lado): um canto novo aparece no meio do lado, pronto para arrastar. Delete vertex (apagar vértice) remove o canto selecionado; um contorno mantém pelo menos três. Undo e Redo andam pelas suas mudanças, Reset volta o exemplo, Fit view recentraliza o desenho.

Depois, digite Y height, a altura do molde acima do prato, e aperte Build & Use (construir e usar).

O que o editor recusa

O contorno tem de ser uma forma fechada simples: nenhum canto no mesmo lugar que outro, nenhum lado cruzando outro, nenhum canto tocando um lado distante, e ele tem de fechar alguma área. Quando um arraste ou um número digitado quebra isso, a vista 3D fica em branco, uma mensagem diz qual é o defeito ("polygon vertices contains a repeated vertex", por exemplo, quando há um vértice repetido) e Build & Use fica desabilitado até a correção. Undo é o jeito mais rápido de voltar.

Um contorno pode ter até 256 cantos. Uma curva precisa de bem menos que isso para ficar certa para a distribuição: uma elipse desenhada com 24 lados, o padrão do modelo pronto, fica a poucos milímetros da curva verdadeira em tamanhos de tanque, e todo canto de um modelo pronto é arredondado para fora, então um modelo pronto nunca desenha o molde menor do que ele é.

Depois de construir

A linha mostra Drawn footprint (área ocupada desenhada) como forma, com a largura e a profundidade externas do contorno como área ocupada e a altura digitada. A pré-visualização desenha o sólido; a distribuição o coloca pelo seu contorno. DEMO-M19 e DEMO-M20, da avaliação, são áreas ocupadas desenhadas. Para editar o contorno depois, Change Shape abre o editor de novo com ele.

Uma área ocupada desenhada é um contorno só, de baixo até em cima: o molde é o contorno extrudado até a sua altura. Um molde cujo contorno muda com a altura, uma caixa afunilada, um casco, uma cúpula, é a forma por níveis da página seguinte.
