Manual do RotoSpider › Escolha a forma certa para um produto

Entenda o espaço de que um molde com forma precisa

Descreve o RotoSpider Desktop 0.8.14 · conferida em 2026-09-13 D5

Um molde ocupa três tipos de espaço num prato: a sua própria forma, a distância em volta dele e a sua parte da esfera de giro do braço. Esta página diz como o app mede cada um para um molde com forma, para que faça sentido o que você vê na vista de cima e nos motivos da área de espera.

Dois tamanhos: as dimensões externas na linha, a forma na distribuição

A linha de cada molde na aba Mold Data (dados dos moldes) mostra uma área ocupada e uma altura. Para uma caixa, isso é o molde. Para qualquer outra forma, são as dimensões externas da forma, a menor caixa em que a forma cabe, e a linha as mostra como somente leitura porque elas vêm da forma. Essa caixa é o que a planilha guarda, o que as tabelas imprimem e o que um planejador lê.

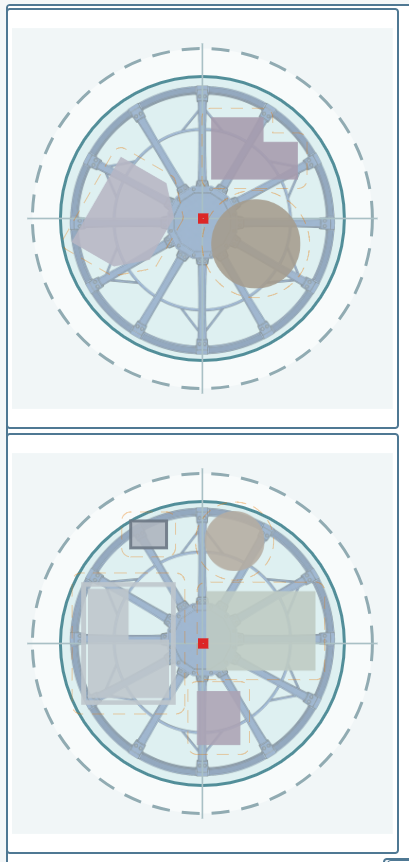

A distribuição não coloca essa caixa. Quando procura um lugar para um molde, ela trabalha com o contorno real do molde em cada giro que testa, e quando aceita um lugar, confere o sólido exato: a distância até cada vizinho, a borda do prato e a esfera de giro do braço são todas medidas contra a forma, não contra a caixa. Na vista de cima (2D), cada molde é desenhado pelo seu contorno, um L como um L, um triângulo como um triângulo, um tronco de cone deitado como um trapézio, uma forma por níveis pelo contorno de todos os níveis juntos:

A distância em volta de uma forma

A distância entre moldes da aba Settings (a página das distâncias) é uma distância entre dois moldes, medida de superfície a superfície, onde quer que as duas formas cheguem mais perto: um canto de um contra uma face do outro, uma aresta contra uma aresta. Não é uma caixa desenhada em volta do molde. A linha tracejada na vista de cima é essa distância desenhada em volta do contorno do molde, de modo que, onde duas linhas tracejadas se tocam, os dois moldes estão exatamente a uma distância entre moldes um do outro; entre uma esfera e uma caixa, o círculo tracejado e o retângulo tracejado se tocam num ponto.

Um molde redondo, um cilindro, um tronco de cone em pé, uma esfera, também é redondo para a distribuição: os vizinhos podem entrar pela diagonal, onde o canto de uma caixa os manteria longe.

A esfera de giro e a borda do prato

A esfera de giro é a esfera que o braço percorre ao girar, definida na aba Spider / Arm Data (dados do prato e do braço); o prato é a peça em que os moldes são parafusados. Cada molde, com toda a sua forma, tem de ficar dentro da esfera de giro, e a sua projeção tem de ficar dentro do prato. As duas coisas são conferidas no sólido exato: uma esfera alta pode passar no prato e falhar na esfera de giro; um cilindro longo deitado pode passar na esfera de giro e sair da borda do prato. Ignore spider edge (ignorar a borda do prato), a permissão da área de espera, desliga a verificação do prato para um molde que você coloca à mão naquela distribuição; nada desliga a verificação da esfera de giro.

Quando um molde não cabe, a frase da faixa de status diz em qual verificação ele falhou: o espaço que sobra entre os moldes, o prato, a esfera de giro ou o peso no braço. Um molde que foi para a área de espera por causa da esfera de giro não é ajudado por mais distância entre moldes.

Girar um molde com forma

Uma caixa simples é testada como está e girada um quarto de volta. Uma forma construída ou desenhada é testada em doze direções, a cada 30 graus, e uma forma STEP importada em vinte e quatro, a cada 15 graus; Deeper search (busca mais profunda), no painel Machines, testa cada grau inteiro para moldes importados, mais devagar e nem sempre melhor. Quando você mesmo gira um molde com o anel de rotação na cena, um molde com forma gira livremente para qualquer ângulo; uma esfera, um cilindro em pé e um tronco de cone em pé não giram, porque girá-los não muda nada.

Equilíbrio

O peso do molde, tirado da sua linha, fica no centro das suas dimensões externas, seja qual for a forma; o equilíbrio que a faixa de status mostra como CG OFFSET (desvio do centro de gravidade) é calculado a partir disso. Um porta-molde pesado de um lado de um molde leve não é percebido; se isso importa na sua máquina, digite o peso, deixe a distribuição colocar o molde e depois olhe o desvio.

O que isso quer dizer na hora de digitar formas

• Meça o molde no seu porta-molde, como ele é parafusado no prato.
• Uma forma não precisa ser exata ao milímetro; ela precisa mostrar como ar o ar que há na sua caixa. A largura de uma mão importa, um grau de ângulo de saída não.
• Um molde com forma que falha na esfera de giro precisa de um braço maior, não de uma forma melhor.
