Manual do RotoSpider › Calcule e leia uma distribuição

Leia o resultado

Descreve o RotoSpider Desktop 0.8.14 · conferida em 2026-09-13 D5

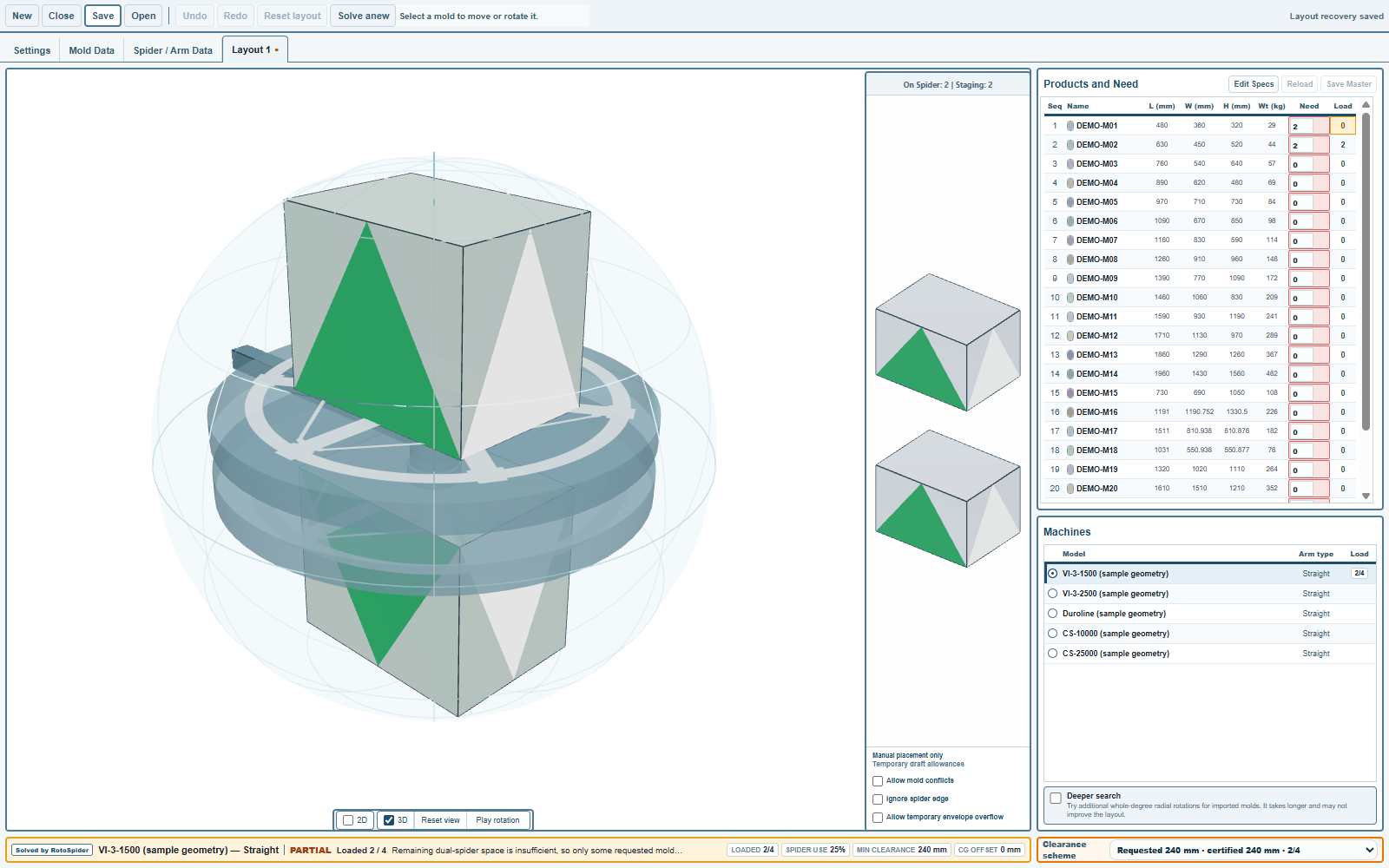

Três lugares dizem como foi uma distribuição: a faixa de status embaixo, a coluna Load (quantidade colocada) ao lado de cada molde e a área de espera com a sua contagem. Nessa ordem, eles dizem o que coube, o que não coube e por quê.

A faixa de status

Da esquerda para a direita: a máquina e o tipo de braço; o veredito; Loaded n / m, os moldes colocados contra os moldes pedidos; e uma frase que diz por que a distribuição parou onde parou. A faixa encurta uma frase longa com …; pare o ponteiro em cima dela para ler inteira. Depois, quatro indicadores: LOADED, a mesma contagem; SPIDER USE (aproveitamento do prato), quanto da área dos pratos as projeções dos moldes cobrem; MIN CLEARANCE (distância mínima), o menor espaço entre dois moldes da distribuição; e CG OFFSET (desvio do centro de gravidade), quanto o centro de gravidade do braço com os moldes fica longe do eixo dele. Num braço offset L, um quinto item, Selected riser (base de elevação escolhida), dá a altura da base de elevação que a distribuição usou.

O veredito é uma de cinco palavras. FEASIBLE (viável) quer dizer que todos os moldes pedidos estão num prato, com a distância entre moldes mantida, e a frase diz The current layout placed all requested molds on the upper/lower spiders. num braço reto, ou Offset Arm single-spider mode placed all requested molds. num braço offset (todos os moldes pedidos foram colocados):

PARTIAL (parcial) quer dizer que alguns foram colocados e outros não, e a frase diz por que o resto não foi. Num braço reto, a mais comum é Remaining dual-spider space is insufficient, so only some requested molds were placed. (o espaço que sobra nos dois pratos não basta); as outras são Some molds exceed the current rotation envelope after height is considered. (alguns moldes, com a altura, passam do diâmetro de giro), Some molds exceed the rotation envelope; the rest lack remaining dual-spider space. (alguns passam do diâmetro de giro; para o resto falta espaço nos pratos) e The arm load weight budget is insufficient, so only some requested molds were placed. (a capacidade de carga do braço não basta), cada uma apontando para o parâmetro do braço que as páginas dos braços descrevem. Um braço offset diz single-spider e Offset Arm envelope nas mesmas frases. INFEASIBLE (inviável) quer dizer que algo foi pedido e nada pôde ser colocado, e a frase dá o motivo, por exemplo, um único molde que crosses the spider boundary (passa da borda do prato) ou exceeds the current rotation envelope (passa do diâmetro de giro). EMPTY (vazio) quer dizer que nada foi pedido: The current arm is empty. Set product quantities. (o braço está vazio; defina as quantidades). NO ARM (sem braço) quer dizer que nenhuma máquina está selecionada.

Uma faixa laranja com PARTIAL e todos os moldes colocados aparece quando você manteve, com uma das permissões de edição, uma posição que quebra uma regra; a frase dela diz que o arranjo não passa nas verificações.

A coluna Load

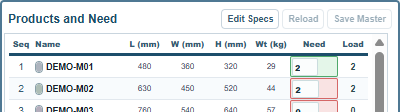

Load, ao lado de cada molde, é quantas cópias daquele molde estão nos pratos, contra o Need (quantidade pedida) que você digitou. O molde cujo Load fica abaixo é o que a máquina não conseguiu receber; um 0 em laranja marca um molde sem nenhuma cópia colocada. É aqui que você vê qual molde é o problema quando a faixa diz PARTIAL.

A área de espera

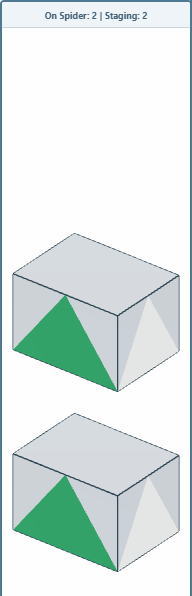

A coluna entre a cena e o painel de entrada é a área de espera. O cabeçalho dela conta On Spider: n | Staging: m (no prato, na área de espera). Cada cópia pedida que não achou lugar espera aqui, desenhada em escala, em vez de sumir; o seu Need não muda. Dê mais espaço à máquina, escolha um braço maior ou peça menos, e os moldes que esperam vão para o prato. A área também é onde você põe um molde à mão quando quer tirá-lo do prato por um tempo, na página de edição.

A cena

A cena 3D mostra o braço girando com os seus moldes; Pause rotation (pausar a rotação) o para e Reset view (redefinir a vista) põe a câmera de volta. Marque 2D para ver a planta de cada prato vista de cima, com a distância desenhada como uma linha tracejada em volta de cada molde; desmarque 3D para dar às plantas a largura inteira. Arraste com o mouse para orbitar e use a roda para dar zoom.

Clearance scheme (opção de distância), embaixo à direita, lista as distribuições que o app tem para este pedido com distâncias diferentes, cada uma como Requested 240 mm · certified 240 mm · 4/4 (pedida, garantida, colocados): primeiro a distribuição com a sua distância alvo e, quando a sua mínima é menor e diminuir os espaços colocaria mais moldes, uma segunda com a distância reduzida que ela garante. Escolha a segunda, e a distribuição muda para ela na hora. A página das distâncias explica as duas configurações.

Um resultado parcial é informação

Um resultado parcial não é uma falha. Ele diz até onde este braço chega com este conjunto de moldes: teste outra máquina, mude o tamanho de um molde para a pergunta ou mova moldes à mão, na página seguinte e no capítulo de edição.
