Cadastre uma esfera

Descreve o RotoSpider Desktop 0.8.14 · conferida em 2026-09-13 D5

Um tanque esférico ou uma boia é digitado como uma esfera com uma medida só, o diâmetro. O construtor não precisa de mais nada, e a distribuição trata o molde como a esfera que ele é, e não como o cubo em volta dele.

Cadastrar uma esfera

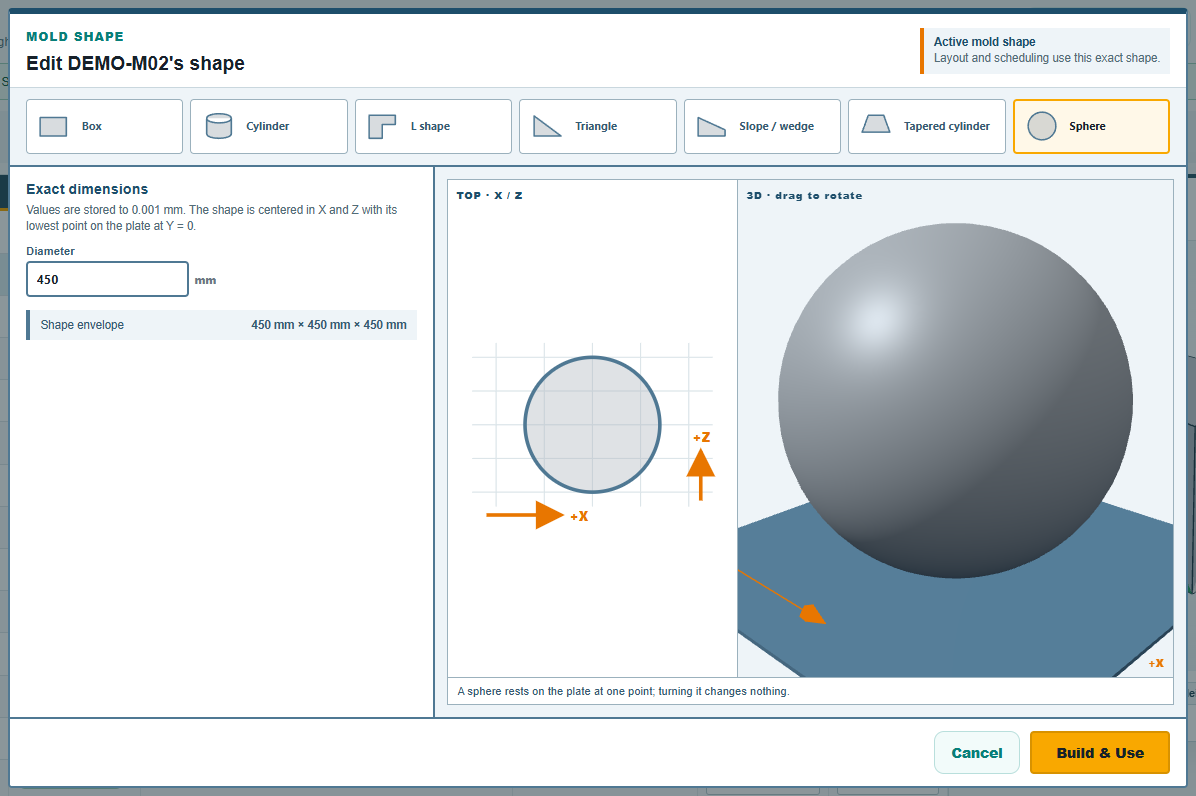

Na aba Mold Data (dados dos moldes), selecione a linha, aperte Change Shape (mudar a forma) e escolha Sphere (esfera). O construtor abre com o campo Diameter (diâmetro), preenchido com a menor das três medidas da linha, e as duas vistas:

Build & Use (construir e usar) coloca a esfera na linha: a área ocupada é o diâmetro nos dois sentidos, e a altura é o diâmetro. DEMO-M24, da avaliação, é uma esfera de 800 mm.

Uma esfera toca o prato num único ponto, então o construtor supõe que o porta-molde a segura ali; o espaço que a distribuição reserva é a esfera mais a distância em volta dela. Se o molde real fica num berço ou num anel mais largo que a esfera, meça isso e digite o molde como um cilindro ou um tronco de cone, já que é o berço que ocupa o espaço no prato.

Por que girá-la não muda nada

Para todas as outras formas, a distribuição testa o molde girado no prato, em quartos de volta para uma caixa simples e em doze passos de 30 graus para uma forma construída ou desenhada, porque um L ou uma cunha girados podem caber onde não cabiam sem girar. Uma esfera é igual de todos os lados, então o construtor avisa isso, "turning it changes nothing" (girá-la não muda nada), e a distribuição não testa. Arrastar uma esfera na cena para girá-la também não faz nada.

Onde uma esfera ganha espaço

A parte mais larga da esfera fica na metade da altura. Duas esferas lado a lado mantêm a distância entre os seus equadores, e um molde de caixa ao lado de uma esfera pode chegar mais perto dela, abaixo e acima do equador, do que uma caixa chegaria de outra caixa. Num prato cheio, isso dá a largura de uma mão por vizinho.

Por outro lado, a esfera é a forma que mais vezes passa do diâmetro de giro num braço pequeno: a altura dela é igual à largura, então uma esfera que cabe no prato ainda pode sair da esfera de giro quando o braço gira. A frase de motivo da área de espera avisa quando isso acontece; a página sobre o espaço de que um molde com forma precisa explica a verificação do diâmetro de giro.
