Cadastre um molde de caixa ou de cilindro

Descreve o RotoSpider Desktop 0.8.14 · conferida em 2026-09-13 D5

A maioria dos moldes começa no RotoSpider como uma caixa, e muitos podem continuar assim. Uma caixa corresponde às dimensões externas do molde fechado, medidas com trena na parte mais larga, mais alta e mais funda, com porta-molde e grampos incluídos. Um cilindro é o mesmo para um molde redondo: o diâmetro e a altura. Os dois são digitados direto na linha do molde; nenhum precisa de um construtor de formas.

Quando uma caixa basta

A distribuição reserva a caixa inteira para o molde e mantém a distância em volta dela. Isso não custa nada quando o molde real quase preenche a sua caixa: um tanque retangular, um baú, um palete, um engradado, um vaso com pouco afunilamento. Custa espaço quando a caixa é quase toda ar, um tanque em L, uma cunha, um porta-molde triangular, uma caixa afunilada: os cantos da caixa mantêm os vizinhos longe de um espaço que o molde não usa. A página sobre a escolha da forma diz quando vale a pena recuperar esse espaço.

Meça um molde de caixa fechado, no seu porta-molde, incluindo tudo o que fica parafusado nele dentro do forno.

Uma caixa na aba Mold Data

Na aba Mold Data (dados dos moldes), um molde de caixa tem Footprint (mm) (área ocupada no prato), como comprimento por largura, e Height (mm) (altura) digitados direto nas células; a coluna Shape mostra Box:

Na planilha, os mesmos números são as colunas LengthCm, WidthCm e HeightCm, em centímetros. Comprimento e largura são os dois lados da projeção; o app testa o molde nos dois sentidos no prato, então não importa qual lado você chama de comprimento.

Um cilindro

Um molde redondo tem Shape igual a Cylinder e uma área ocupada que é o seu diâmetro nos dois sentidos:

Na planilha, um cilindro é escrito na coluna Size como Ø121x176, diâmetro por altura em centímetros, com FootprintShape igual a Circle e as três colunas de tamanho vazias; DEMO-M21 e DEMO-M22, da avaliação, são escritos assim. O cilindro fica em pé no prato. Um molde redondo deitado de lado não tem um construtor próprio na 0.8.12: digite-o como um tronco de cone deitado, com a ponta pequena um milímetro menor, na página seguinte, ou importe o arquivo CAD dele.

Trocar um molde entre caixa e cilindro

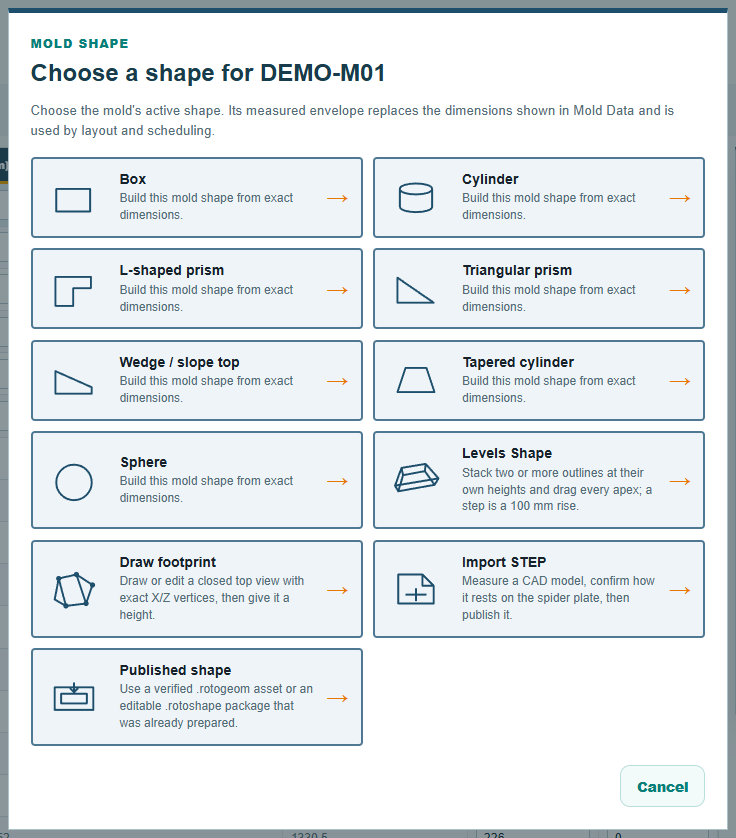

Selecione a linha e aperte Change Shape (mudar a forma). A galeria que abre lista todas as formas que o app conhece; Box e Cylinder são as duas primeiras:

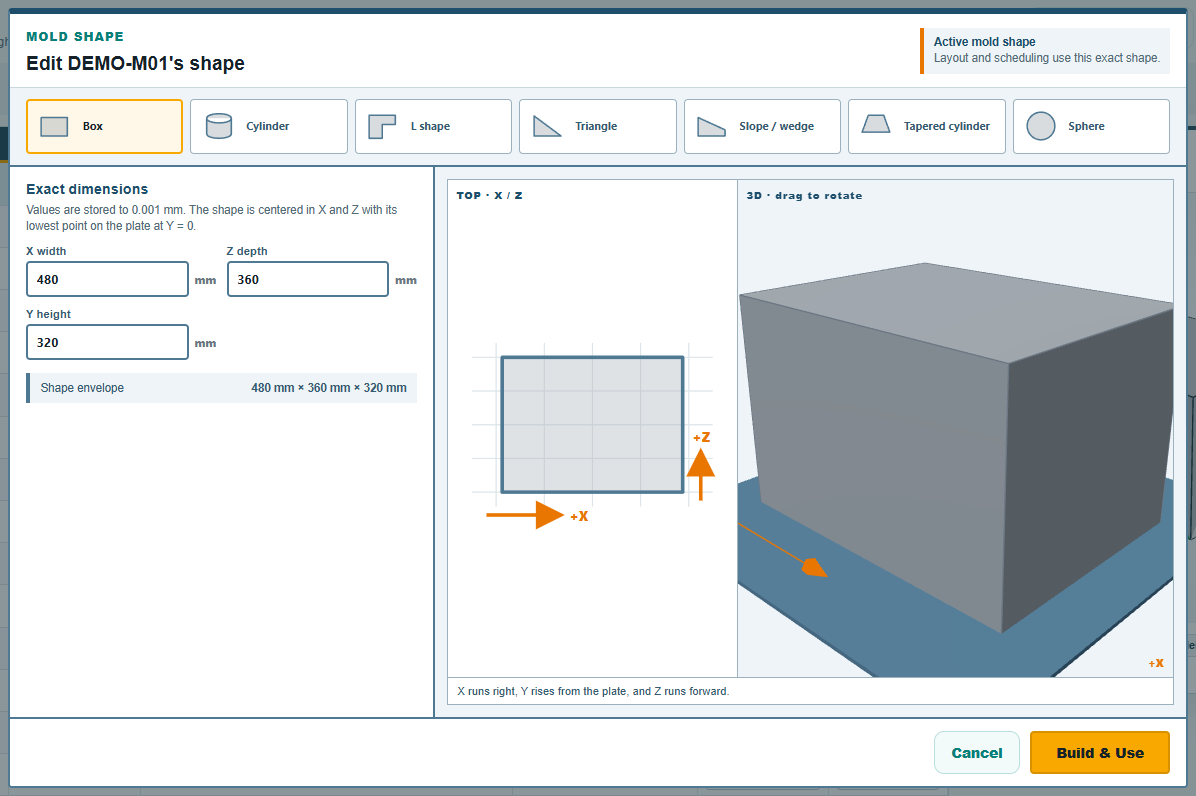

Escolher qualquer uma abre o construtor, preenchido com os números da própria linha: X width (largura), Z depth (profundidade) e Y height (altura) para uma caixa, Diameter (diâmetro) e Y height para um cilindro, desenhados na hora numa vista de cima e numa vista 3D ao lado:

Build & Use (construir e usar) grava os números na linha. Para uma caixa ou um cilindro, nada mais acontece: nenhum arquivo de forma é criado, a linha passa a ter o tamanho novo, e Save grava na planilha depois da pergunta antes de sobrescrever. Um molde que tinha uma forma construída ou importada e volta a ser caixa ou cilindro perde essa forma e volta aos seus números simples.

O Web App

A tabela de moldes do Web App tem a mesma escolha na coluna de forma, Box ou Cylinder, com o comprimento, a largura e a altura digitados ao lado. As outras formas também estão lá; as páginas seguintes dizem onde há diferenças.
