Um primeiro olhar sobre um plano

Descreve o RotoScheduler 0.3.3 · conferida em 2026-10-16 D5

Dez minutos com a fábrica de exemplo: a linha do plano, os três intervalos de tempo, as fases de uma máquina, uma corrida de molde e um único ciclo. Todas as páginas seguintes partem daqui. O exemplo é montado com os 24 moldes da planilha da avaliação, uma cópia de cada, nas seis máquinas da fábrica de exemplo.

1. A linha do plano e o trabalho que ainda espera

Acima do quadro, o exemplo diz 845 of 868 good pieces planned (845 de 868 peças boas planejadas). São peças planejadas, não produção concluída. A mesma linha mostra Required good pieces unmet: 23 (peças boas exigidas não atendidas: 23), 125 late (453 piece-days) (125 atrasadas, 453 peças-dia) e Machine-days: 41 (dias-máquina: 41). Um dia-máquina é uma máquina numa data; a contagem é a dos dias-máquina que o plano usa, então deixa de fora os dias em que uma máquina fica parada e o dia sem expediente do exemplo.

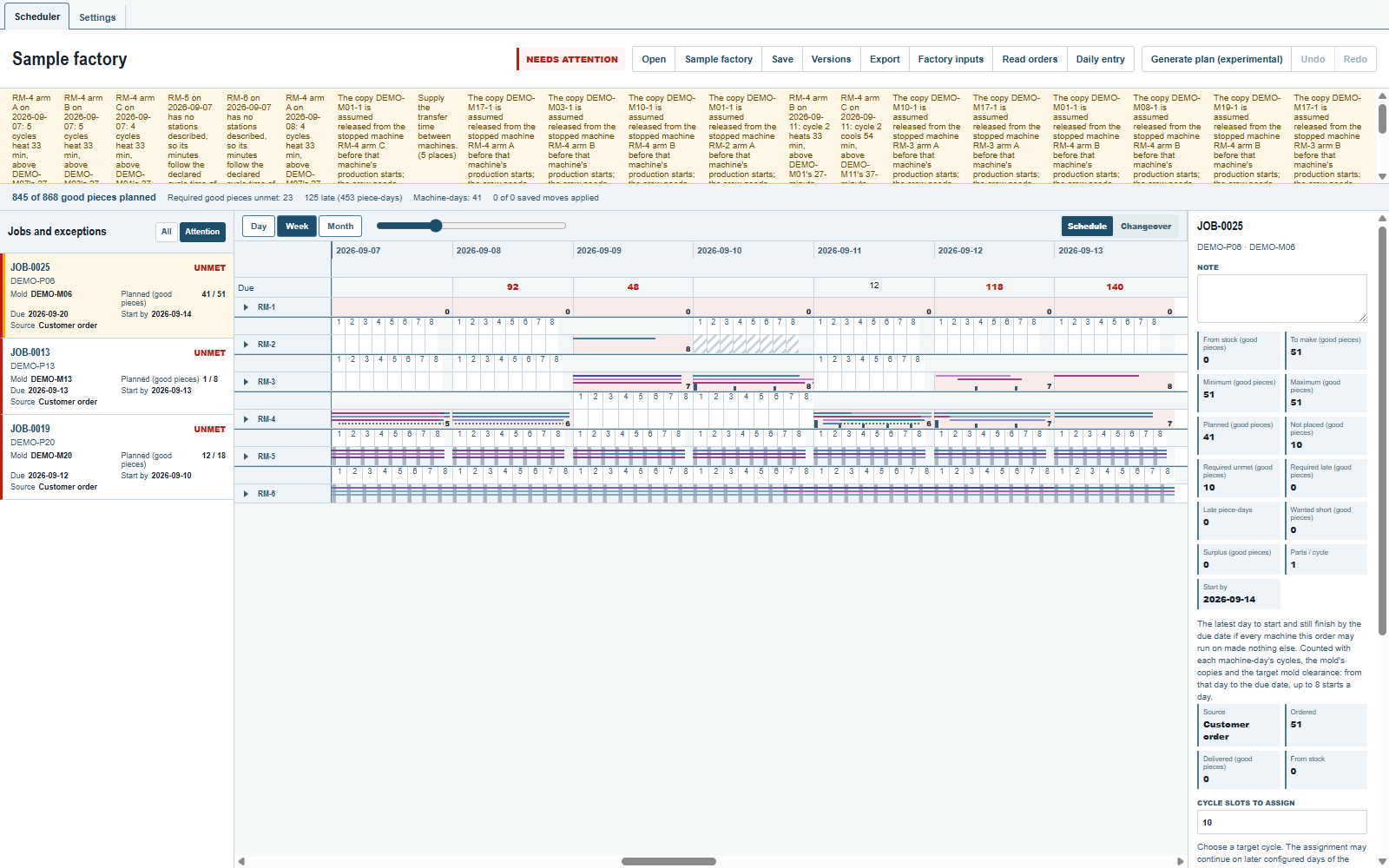

Clique em Attention (atenção) ao lado de Jobs and exceptions (ordens de produção e exceções). Restam três pedidos do exemplo: JOB-0025, com 41 de 51 peças boas planejadas, JOB-0013, com 1 de 8, e JOB-0019, com 12 de 18. Nenhum é uma exceção: cada um fica em falta porque o seu molde tem uma cópia e as duas semanas não têm mais ciclos para ele. Clique em JOB-0025 para ler, à direita, as suas peças a fazer, planejadas e não colocadas. Clique em All (todas) para voltar à lista completa e pressione Esc para limpar a seleção.

2. Week, Day e Month

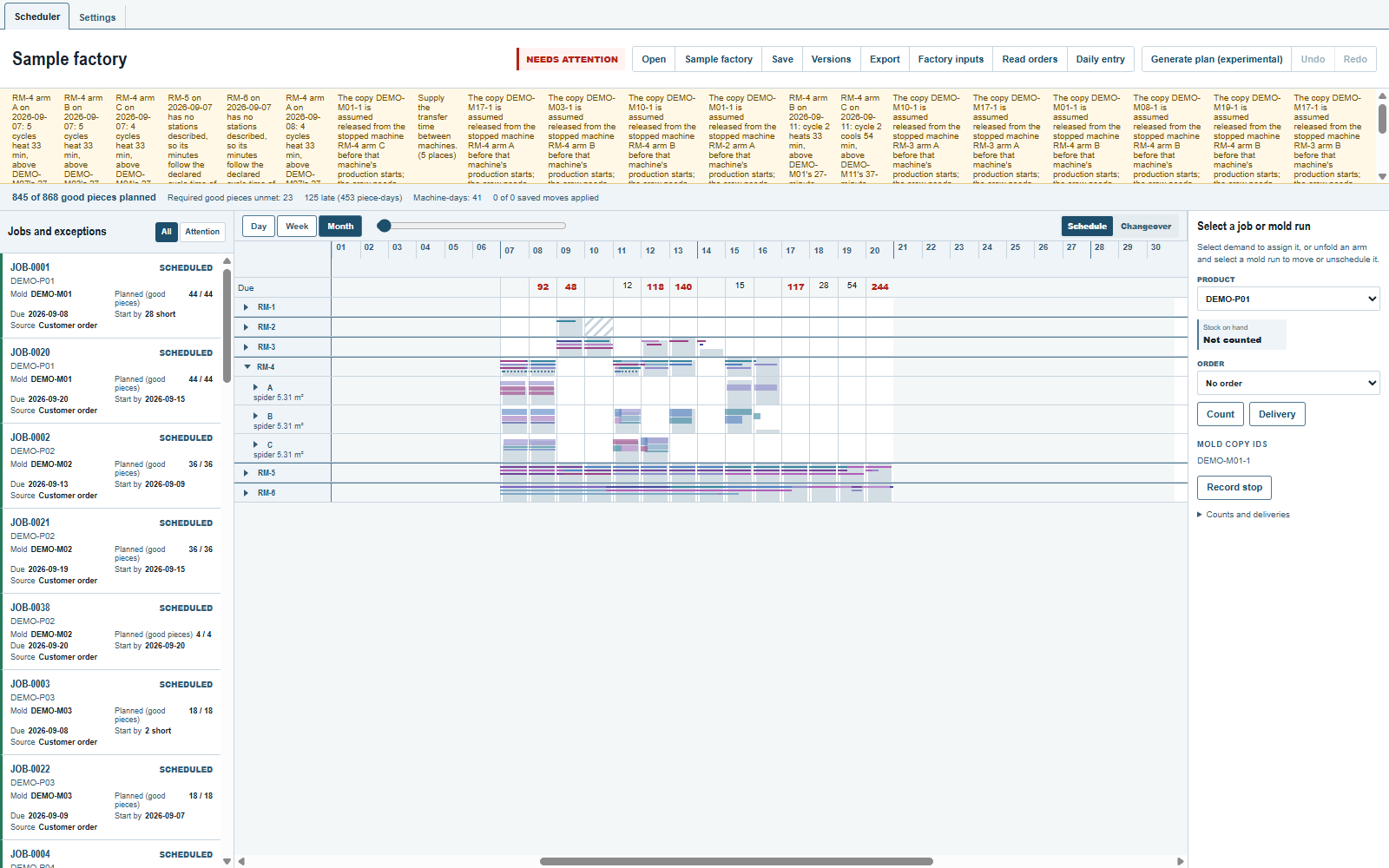

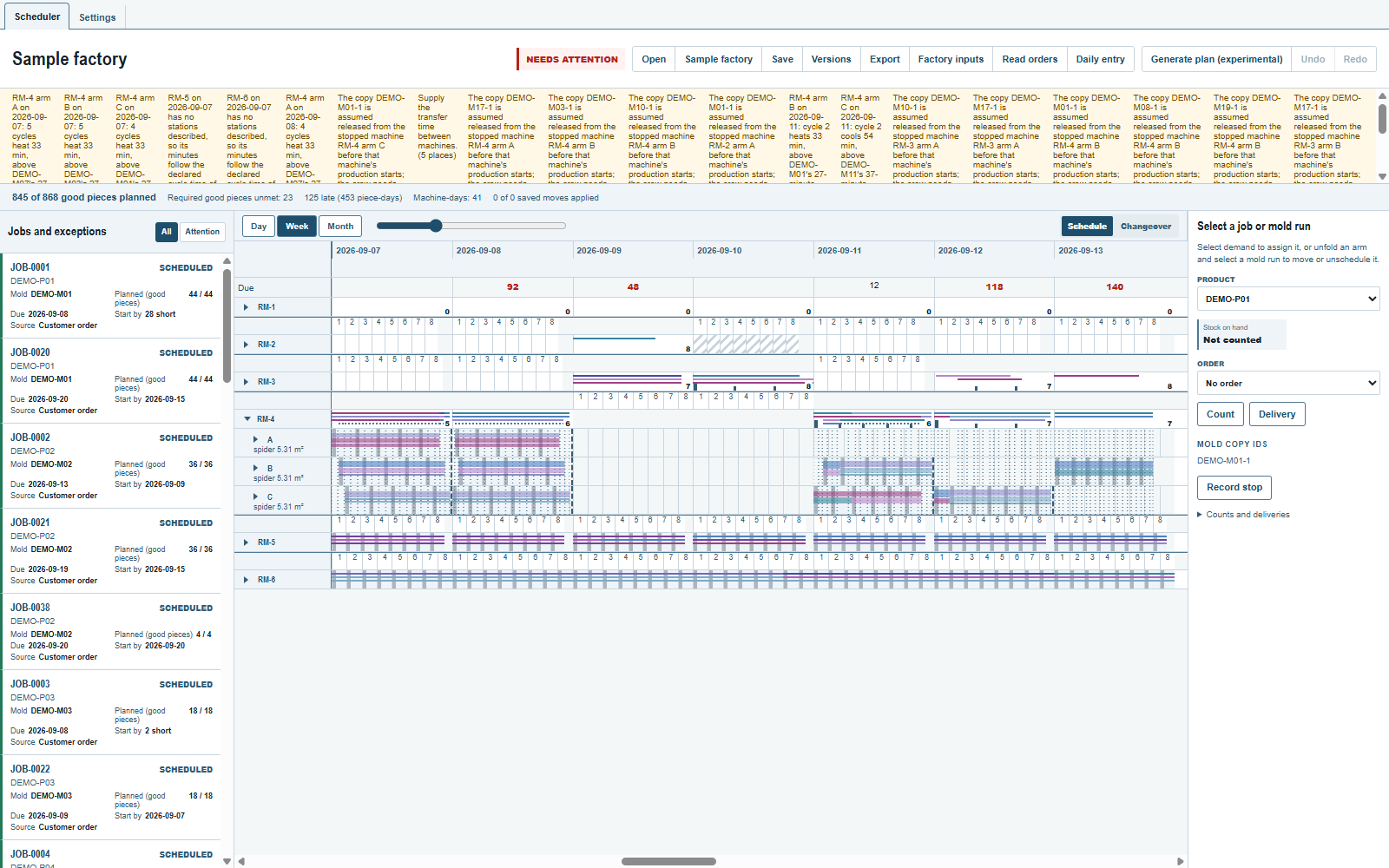

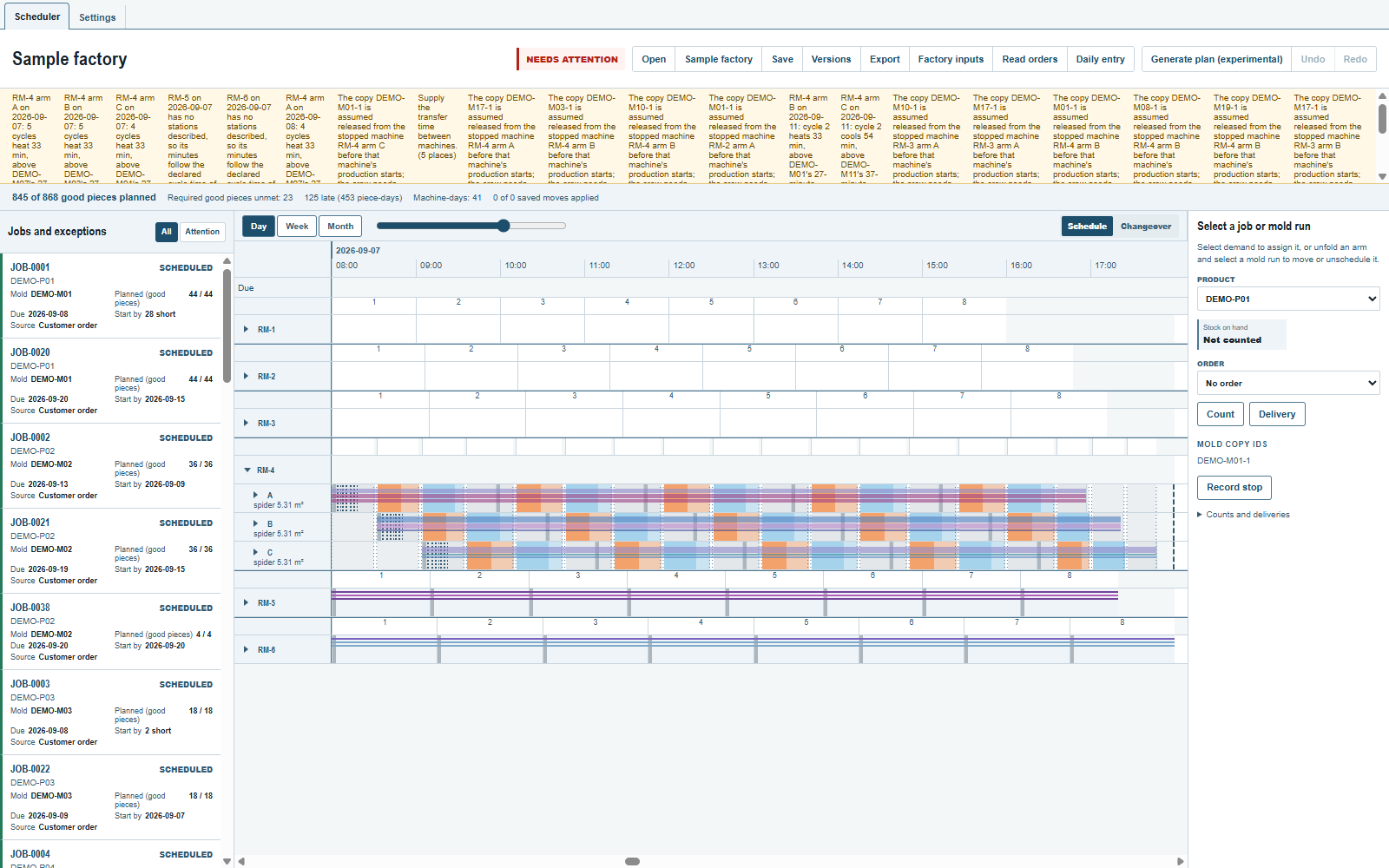

Clique na seta ao lado de RM-4 para mostrar os braços A, B e C. Neste exemplo, cada braço leva três moldes ao mesmo tempo. Experimente os três atalhos acima do quadro:

São três atalhos no mesmo quadro. O zoom muda quanto detalhe você consegue ler; ele não muda o plano. Para voltar a uma data, clique duas vezes na caixa do dia, ou ponha o foco na caixa e pressione Enter: o quadro abre esse dia e expande a máquina dele.

3. Seis horas e a ordem do forno

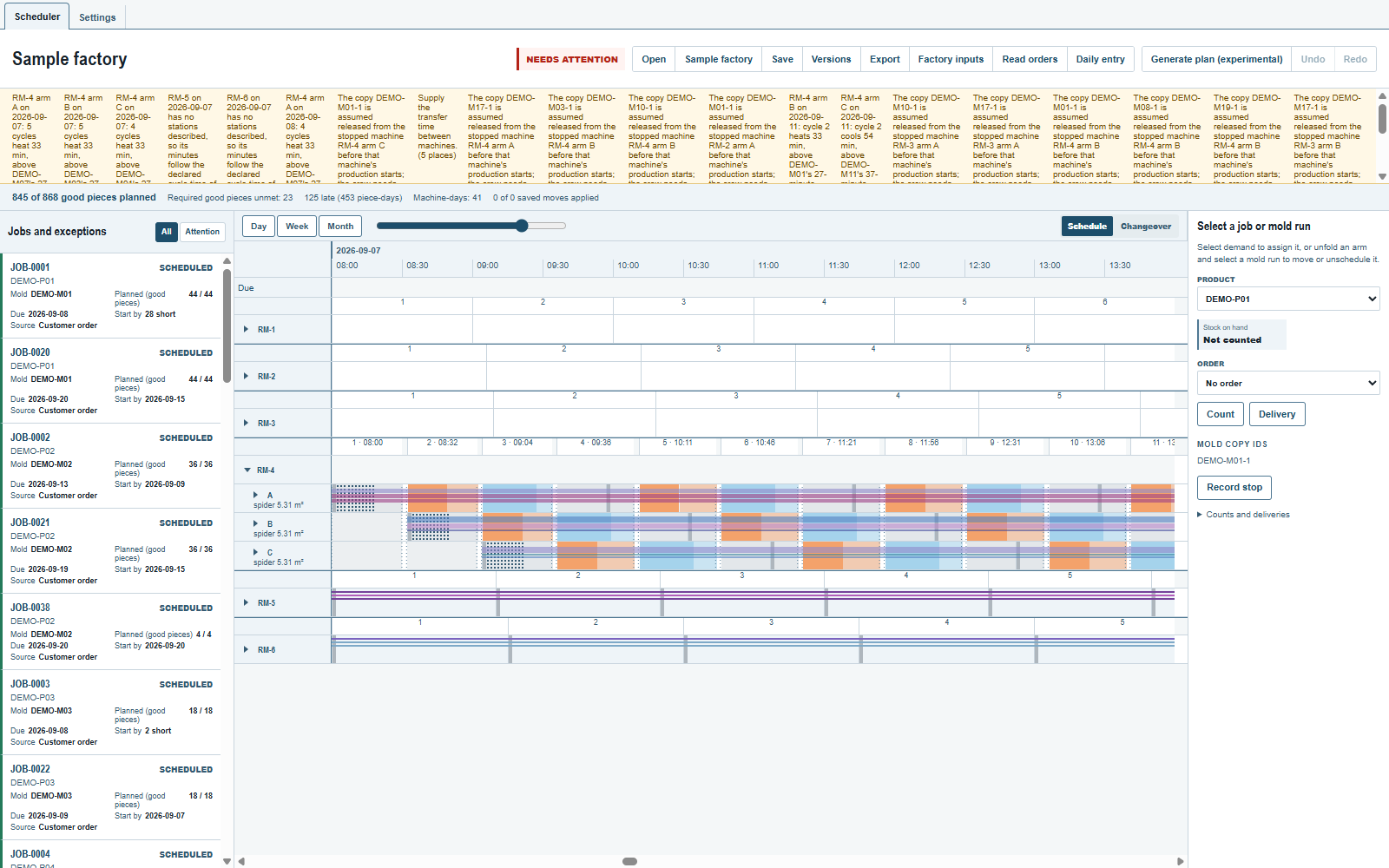

Volte a 7 de setembro em Day, com o RM-4 expandido. Mova o controle deslizante para a direita até a régua cobrir mais ou menos de 08:00 a 14:00. Nesse intervalo, nenhum dos três botões de atalho fica destacado; a última marca com rótulo da régua é 13:30. Tempo, máquinas, braços e ciclos lista todas as formas de dar zoom e deslocar.

O primeiro aquecimento começa no braço A às 08:32, no B às 09:04 e no C às 09:36. Passe o ponteiro sobre uma faixa laranja para ler Heating (aquecimento), os horários e a duração. Azul-claro é resfriamento; cinza é trabalho na estação de carga e descarga, pontilhado onde um molde é montado ou retirado. Os três braços passam de uma estação para outra juntos, mas fazem trabalhos diferentes em cada parada; uma cauda mais clara é um braço esperando os outros.

4. Uma corrida de molde

Volte a 7 de setembro em Day, com o RM-4 expandido, e expanda o braço A dele. A linha do braço cresce até o tamanho do seu prato, e cada um dos seus moldes, DEMO-M07, DEMO-M09 e DEMO-M17, é uma faixa colorida com o nome escrito. Passe o ponteiro sobre uma faixa para ler o molde e os ciclos para os quais ele está planejado.

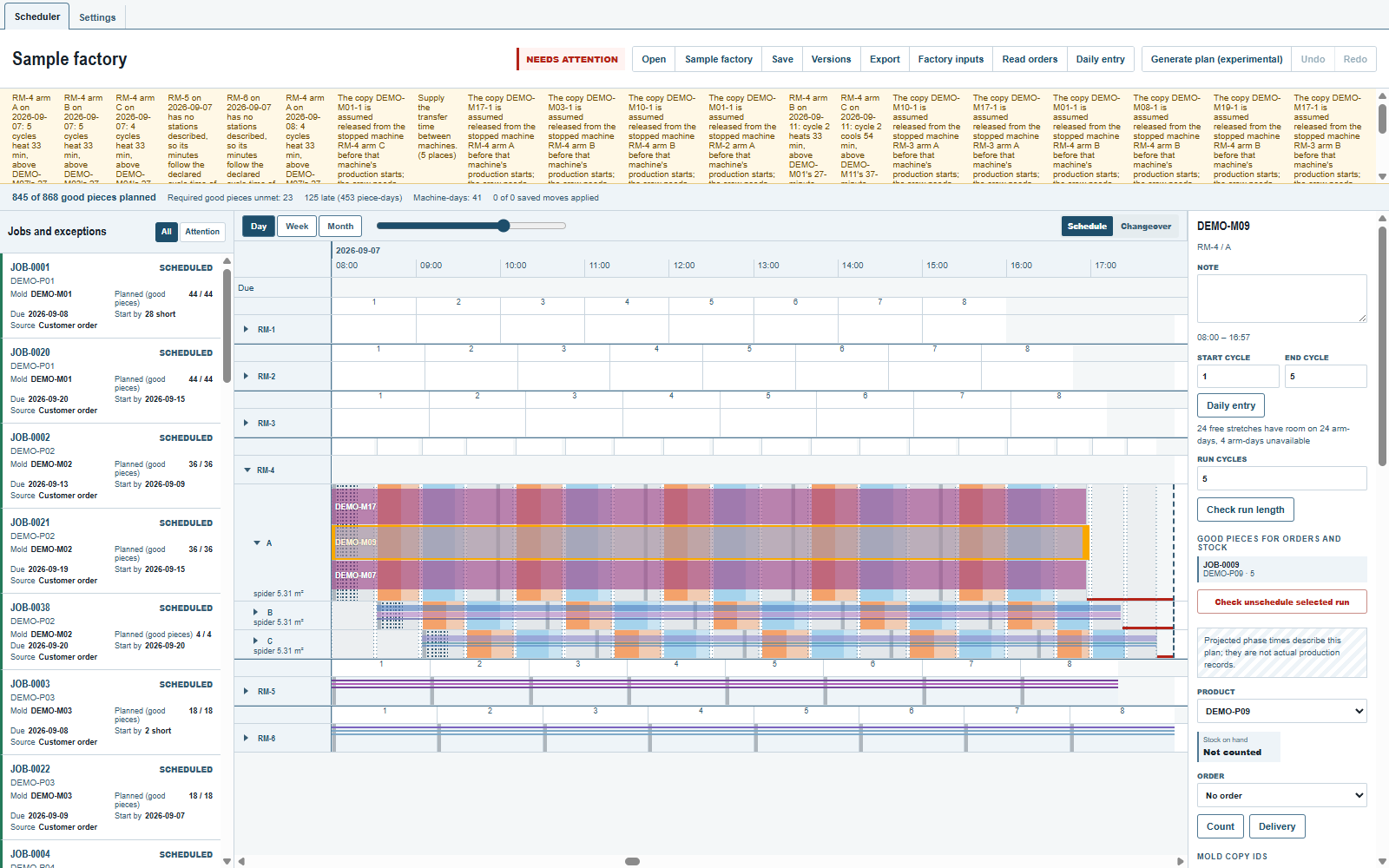

Clique na faixa do DEMO-M09 no ciclo 1, sem Ctrl, para selecionar uma corrida de molde. O painel de detalhes mostra o molde, a máquina e o braço. Um clique numa corrida a seleciona desse ciclo até o fim dela nessa data, com todas as cópias que ela mostra: aqui, os ciclos 1 a 5, que Start cycle (ciclo inicial) e End cycle (ciclo final) informam, com o intervalo de horário da corrida acima deles: 08:00 – 16:57.

A altura da faixa é o espaço que o molde ocupa no prato. Um molde montado duas vezes teria o dobro da altura, com a contagem ×2 escrita depois do nome, e Copies (cópias) escolheria menos; todo molde deste exemplo tem uma cópia. As cópias selecionadas se movem juntas, como um único passo a desfazer, e um movimento que não cabe para todas elas é recusado por inteiro.

5. Um ciclo e os seus tempos

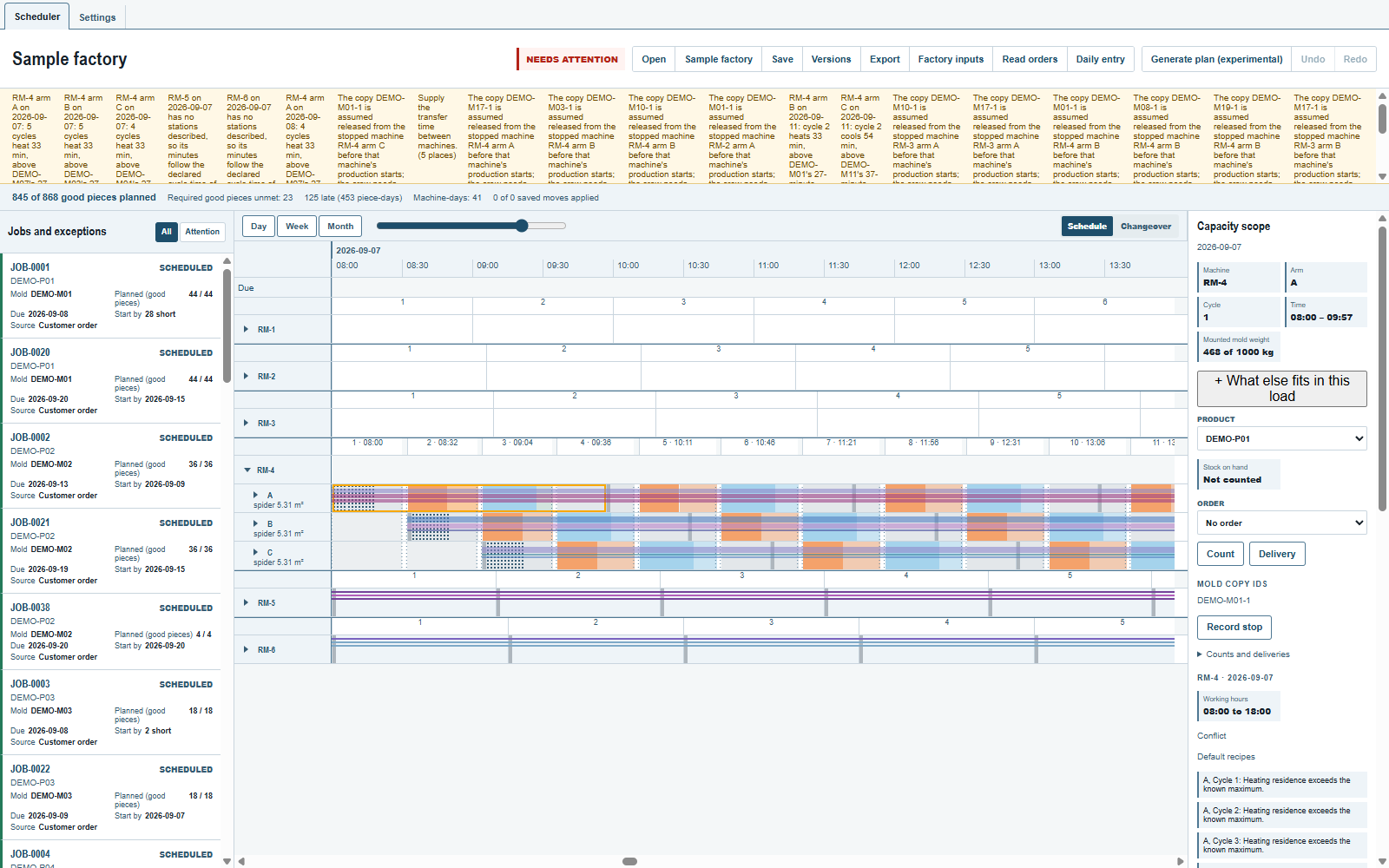

Pressione Esc, mantenha o RM-4 expandido e volte para cerca de seis horas em 7 de setembro. Segure Ctrl e clique no primeiro ciclo do braço A.

O painel de detalhes mostra Capacity scope (escopo de capacidade), com a data, a máquina, o braço, o número do ciclo e o horário: 08:00 – 09:57 para este ciclo. Abaixo, o horário de trabalho do dia, 08:00 to 18:00, o status de tempos do dia, Conflict (conflito), e as receitas usadas no cálculo dos tempos, as padrão.

Leia as frases sob o status, e não só o relógio. Nesta data, todo ciclo dos três braços do RM-4 mostra Heating residence exceeds the known maximum (a permanência no aquecimento passa do máximo conhecido): os três moldes de cada braço giram juntos no carrossel, e um braço espera no forno pelos outros, mais tempo do que a receita de aquecimento padrão do exemplo permite. Um segundo grupo de frases diz quanto cada ciclo leva com todas as estações ocupadas, comparado com os 75 minutos nominais da máquina. Os tempos de processo mínimo e máximo permitidos do exemplo são valores padrão, não valores medidos. Um plano desenhado não prova que os tempos do dia são aceitáveis; Fases e tempos diz o que cada status significa.

O que ler em seguida

• Mover uma corrida e desfazer, Guardar uma versão com nome, Salvar e reabrir um plano e Exportar um dia-máquina ou uma semana continuam o passeio.
• O capítulo sobre como ler o quadro explica o que o exemplo mostrou.
